OTT ecoLog 1000

Autarker Datenlogger zur Wasserstands - und Temperaturmessung mit integriertem Modem

Der OTT ecoLog 1000 ist ein autarkes System zur Messung von Wasserstand und -temperatur. Absolut zuverlässig liefert er präzise Messwerte, ohne Datenlücken. Dank integrierter Bluetooth Low Energy (BLE) Technologie ist die Bedienung des OTT ecoLog 1000 per Smartphone oder PC vor Ort denkbar einfach – Betriebssysteme ab Windows Version 10, iOS, Android und Mac werden unterstützt. Wartung und Batteriewechsel benötigen keine zusätz lichen Werkzeuge. Über die integrierte Mobilfunkkommunikation erhalten Sie Ihre Daten bequem, und können bei Bedarf verschlüsselte Daten versenden. Bei fehlerhafter Übertragung versucht es das Gerät automatisch erneut.

Der ecoLog 1000 mit 4G/2G-Modul wird den ecoLog 500 ersetzen.

  • Oberflächengewässer, Grundwasser
  • Relativdrucksonde mit keramischer Druckmesszelle
  • Wasserstand / Druck, Temperatur, Versorgungsspannung, RSSI / Signalstärke, PBAT / Leistungsaufnahme
  • Integriertes Modem (4G / 2G), Bluetooth Low Energy (BLE), Bedienmöglichkeit über APP, Lithium Powerpack mit Stecker, genaue Batteriestandsanzeige, Standzeit > 10 Jahre, IP Datenübertragung
  • Wasserstand: 0 … 4, 10, 20, 40, und 100 m
  • ± 0,05 % vom Messbereichsendwert
  • Ja
Angebot oder Beratung anfordern
  • Grundwasser-Monitoring
  • Mobilfunkmodem
  • Drahtlose Vorort-Kommunikation über Bluetooth Low Energy (BLE)
  • Bedienmöglichkeit über APP (Android, iOS, Mac und Windows 10)
  • Fernzugriff überMobilfunknetz, netzwerkmanagementfähig
  • Robustes Design mit Keramikmesszelle
  • Intelligentes Powermanagment

Anwendungen

  • Messen, Sammeln und Übertragen von präzisen Wasserstandsdaten
  • Grund- und Oberflächengewässer – Monitoring mit einem System
  • Höhere Datendichte durch kontinuierliches Kurz-und Langzeitmonitoring
  • Für Messstellen wo Echtzeitdaten erforderlich sind
  • Datenzugriff zu jeder Zeit und von jedem Ort (in Verbindung mit einem Datenhosting Paket)
  • Veränderungen des Grundwasserspiegels dokumentieren, um Trends durch Dürre oder Klimawandel und Wasserbedarf besser einschätzen zu können

Anwender

  • Kommunale, staatliche und bundesstaatliche Behörden
  • Wasserressourcenmanager, Wissenschaftler und Techniker
  • Beratungs- und Ingenieurbüros

Anwendungsgebiete

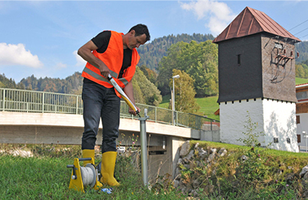

  • Grundwasser – Installation im Pegelrohr
  • Oberflächengewässer – Installation im Pegelrohr; unauffällig, ei nfacher Einbau und Zugang
  • Urbane und entlegene Standorte mit Mobilfunkverbindung
  • Geeignet für Süß-, Brack- oder Salzwasser
Betriebsanleitung Grundwasser-Datensammler OTT ecoLog 1000
ecoLog 1000 - Länderliste DE
OTT ecoLog 1000 - Bediensoftware/Firmware - DE
OTT ecoLog 1000 - CE Konformitätserklärung | Declaration of Conformity | Declaration de Conformité
Prospekt - Grundwasser-Datensammler mit Datenfernübertragung 4G/2G OTT ecoLog 1000
PDF herunterladen
Messbereiche
Messbereiche Druck 0-4 m, 0-10 m, 0-20 m, 0-40 m, 0-100m Wassersäule
Auflösung Druck 0,001 m / 0,1 cm / 0,0001 bar / 0,001 psi
Genauigkeit Druck ± 0,05 % vom Messbereichsendwert
Langzeitstabilität ± 0,1 %/a vom Messbereichsendwert
Maßeinheiten Wasserstand m/cm/mbar
Druckmesszelle keramisch / temperaturkompensiert
Betriebstemperatur (kompensiert) -5 °C (eisfrei) ... +45 °C
Messbereich Temperatur -25 °C +70 °C
Auflösung Temperatur* 0,1 °C
Genauigkeit Temperatur* ± 0,5 °C
Maßeinheit Temperatur °C
Elektrische Daten
Spannungsversorgung Spannungsversorgung 3,6 V / 26 Ah - Lithium Powerpack mit Stecker
Batterie-Standzeit > 10 Jahre @ Durchschnittstemperatur von 20°C stündl. Messung / tägl.Übertragung
RTC Uhr Echtzeituhr Genauigkeit ± 26 s / Monat (bei 25 °C) / ± 3 s über SNTP
Schnittstellen
Modem Mobilfunknetz LTE Cat-1(4G): B3 (1800 MHz), B8 (900 MHz), B20 (800 MHz)
Lokale Schnittstelle BLE 5.0
Antenne Modem: integriert, robuste Penta Band Stummelantenne, Externe Antennen optional (SMA-m)
Messung
Messwerte Wasserstand / Druck
Mess-/Speicherintervall 5 s ... 24 h
Datenübertragung
Übertragungsintervall 1 Minute ... 1/Woche
SMS SMS Übertragung/Befehle
Datenspeicher
Messwertspeicher 28 MB (> 970.000 Werte)
Betriebsumgebung
Betriebstemperatur -30 °C ... +85 °C
Lagertemperatur -40 °C ... +85 °C
Luftfeuchigkeit 5% ... 95 % (nicht kondensierend)
Schutzart Datensammler Überflutungssicher bis zu 1 Woche / 1 m Wassersäule
Schutzart Sensor IP68
Maße
Datensammler-/Kommunkationseinheit LxØ: 525 x 50 mm (2")
Drucksonde LxØ: 195 x 22 mm (<1")
Systemlänge** 2 ... 200 m (±1 % ±5 cm) (Kabellänge inkl. Kommunikationseinheit und Drucksonde)
Installation ab 2"
Gewicht
Datensammler-/Kommunkationseinheit inkl. Batterie ca. 900 g
Drucksonde ca. 670 g
Drucksondenkabel ca. 42 g/m
Material
Datensammler-/Kommunkationseinheit Aluminium, PA-GF
Drucksonde Edelstahl (DIN 1.4539, 904 L )
Kabelummantelung PUR - Trinkwasserzertifiziert
EU Richtlinienkonformität CE
* höhere Auflösung/Genauigkeit auf Anfrage
** größere Systemlänge auf Anfrage
PDF herunterladen

Alles ist korrekt eingestellt und ich konnte mit meinem Smartphone und Windows-PC mit dem ecoLog 1000 kommunizieren, aber jetzt bekomme ich keine Verbindung?

Der ecoLog 1000 lässt sich nur mit einem Ausgabegerät verbinden - entweder per Mobilfunk oder Bluetooth. Falls zufällig bereits eine Übertragung stattfindet, ist das Bluetooth blockiert. Versuchen Sie es einfach erneut - eine Übertragung dauert in der Regel nur eine Minute; danach sollte es wieder funktionieren.

Warum bekomme ich keine Verbindung über Bluetooth zu meinem Windows-PC?

Mögliche Fehlerursachen:

  1. Sie benötigen zwingend eine Windows 10 OS Release 1607, Build 14393 oder höher (Windows 7 oder eine frühere Version funktionieren nicht!)
  2. Der interne Bluetooth-Treiber ist nicht aktuell und benötigt ein Update; überprüfen Sie die Webseite des Bluetooth-Modulherstellers auf die neueste Version.
  3. Ihr PC hat kein eingebautes Bluetooth-Modul, verwenden Sie ein externes, wir empfehlen den Delock USB Bluetooth Adapter V4.0 Dual Mode oder versuchen Sie andere Adapter, die Bluetooth Low Energy unterstützen (wichtig ist immer noch Windows 10 OS erforderlich!).

Warum kann ich das Gerät nicht sehen und mich verbinden, während das Modem wählt und ecoLog 1000 Daten sendet oder Updates empfängt?

Dies geschieht absichtlich, da es nicht möglich ist, gleichzeitig eine aktive Bluetooth und Modem (TCP/IP) Verbindung aufrechtzuerhalten. Dies geschieht hauptsächlich aus Sicherheits- und Compliance-Gründen. Bitte warten Sie, bis die TCP/IP-Kommunikation abgeschlossen ist und das Gerät wieder sichtbar und anschließbar ist.
