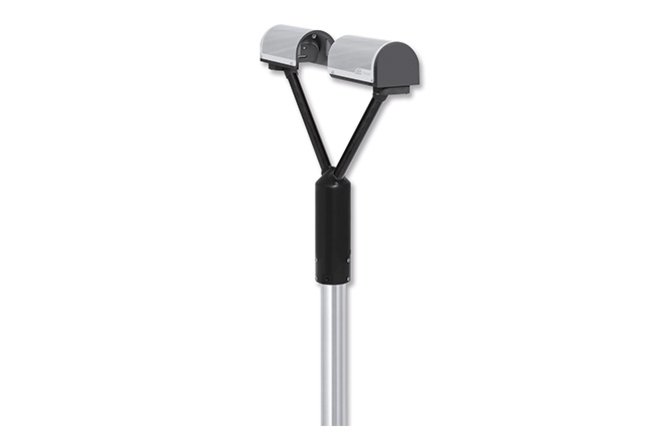

OTT Parsivel² – Niederschlagsbestimmung

Laser-optisches Distrometer zum Messen der Niederschlagsart und -menge

Der OTT Parsivel² ist ein multifunktionales laser-optisches Distrometer für höchste Ansprüche. Das Gerät mit integrierter Scheibenheizung arbeitet nach dem Extinktionsprinzip und misst Niederschlagspartikel anhand der Abschattung, die sie hervorrufen, wenn sie ein Laserband passieren. Aus den Rohdaten werden Niederschlagsart, -menge und -intensität, Sichtweite im Niederschlag, kinetische Niederschlagsenergie und äquivalente Radar-Reflektiviät berechnet.
  • Niederschlagsart, Intensität, Tropfengrößenverteilung, Radarreflextivität
  • Laser optisch
  • Klassifizierung des gemessenen Niederschlags in 32 Klassen für Partikelgröße und -Geschwindigkeit
  • SDI-12/RS485, Impulsausgang
Angebot oder Beratung anfordern
  • Genau – misst Größe und Geschwindigkeit jedes einzelnen Hydrometeors und leitetdaraus alle wichtigen meteorologischen Parameter ab.
  • Wartungsfrei – minimale Windversperrung und frei zugängliche optische Messflächeohne bewegliche Teile oder Auffang-Behälter.
  • Beständig – kontinuierliche und präzise Niederschlagsdaten bei allen Umgebungs- und Wetterverhältnissen; Überspannungsschutz integriert.
  • Verbrauchsgünstig – sparsame Elektronik und galvanisch getrennte, steuerbare Kopfheizung für flexibel gestaltete Stromversorgung und minimalen Energieverbrauch.
  • Komfortabel – integrierte USB-Schnittstelle für Konfiguration und Online-Monitoring per Laptop.
  • Flexibel – Standard-Schnittstellen RS 485, SDI-12 und Impuls zum Anschluss an Datenlogger, automatische Wetterstation (AWS) oder PC.
  • Transparent – Kontroll-LEDs für die Anzeige von Funktion, Messung, Kommunikation und Status.
  • Durchdacht – integrierte Schnellsteck-Verbindung zum Anschluss an Spannungsversorgung und Daten-Schnittstellen.
  • Clever konstruiert – robustes Aluminium-Gehäuse und symmetrisch angeordnete Messköpfe, deren Design ein Abtropfen in Richtung Laserband verhindert.
  • NEU: Integrierte Scheibenheizung zum stromsparenden Betrieb und zur Verhinderung von Kondenswasserbildung in Regionen ohne Schneefall.
  • Niederschlagsmessung: detaillierte Aufzeichnung von Niederschlagsart, -menge und -verteilung. Klassifizierung der Daten in jeweils 32 Klassen gemäß WMO-Standard (World Meteorological Organization)
  • Überwachung von Straßenbedingungen: Niederschlagsmenge und -zusammensetzung in Verbindung mit Sichtweite im Niederschlag liefern ein genaues Bild der Straßenbedingungen
  • Hochwasserfrühwarnung: In Kombination mit Wetterradarmessungen und Wasserstandssensoren ist der OTT Parsivel² die zentrale Komponente für ein leistungsfähiges Hochwasserfrühwarnsystem
  • Erosionsmodelle: OTT Parsivel² berechnet die kinetische Niederschlagsenergie, die mit weiteren Parametern wie Bodenzustand oder Relief einen wichtigen Input für Erosionsmodelle liefert.
Bedienungsanleitung Parsivel Anwendersoftware ASDO
Bedienungsanleitung Present Weather Sensor OTT Parsivel² (mit Glasscheibenheizung)
Bedienungsanleitung Present Weather Sensor OTT Parsivel² (ohne Glasscheibenheizung)
Detection of Potentially Hazardous Convective Clouds – Article
Meteorological Technology International Article
OTT Parsivel - Anwendersoftware ASDO
OTT Parsivel - Anwendersoftware ASDO
OTT Parsivel² - CE Konformitätserklärung | Declaration of Conformity | Declaration de Conformité
OTT Parsivel² - Firmware - DE
OTT Parsivel² - Firmware - DE
OTT Parsivel² - USB-Schnittstellentreiber - DE
Precipitation Type Specific Radar Reflectivity Rain Rate Relationships – Article
Prospekt - Laser-optisches Distrometer OTT Parsivel²
PDF herunterladen
Optischer Sensor, Laserdiode
Wellenlänge: 650 nm
Ausgangsleistung (Peak): 0,2 mW
Laserklasse: 1 (DIN EN 60825-1:2014)
Laser Class: 1 (IEC/EN 60825-1:2014)
Messfläche (B x T) 180 x 30 mm (54 cm2)
Messbereiche
Partikelgröße: flüssiger Niederschlag: 0,2 ... 8 mm
fester Niederschlag: 0,2 ... 25 mm
Partikelgeschwindigkeit: 0,2 ... 20 m/s
Klassifizierung: 32 Größen- und
32 Geschwindigkeitsklassen
Messgenauigkeit1): ± 1 Größenklasse ( 0,2 ... 2 mm)
± 0,5 Größenklasse (> 2 mm)
Niederschlagsarten: 8 Niederschlagsarten (Niesel, Nieselregen, Regen, Schneeregen,
Schnee, Schneegriesel, Graupel, Hagel)
Ausgaben
Wetter-Code: WMO 4680/4677 (SYNOP),
4678 (METAR/SPECI) und NWS-Tabellen
Unterscheidung Niederschlagsarten: Niesel, Regen, Hagel, Schnee > 97 % (im Vergleich zu Wetterbeobachter)
Schneehöhen-Intensität (volumenäquivalent)
Niederschlagsintensität: 0,001 ... 1200 mm/h
Genauigkeit1): ± 5 % (flüssig) /± 20 % (fest)
Radar-Reflektivität Z: -9,999 ... 99,999 dBz
Kinetische Energi:e 0 ... 999,999 J/(m2h)
Sichtweite bei Niederschlag (MOR) 0 ... 20.000 m
Vereisungsschutz: Mikroprozessor gesteuerte Heizung
Spannungsversorgung
Elektronik: 10 ... 28 V DC,
Verpolungsschutz
Stromaufnahme (ohne Heizung)
Elektronik: 65 mA@24 VDC / typ 1,6 W
Scheibenheizung: Max: 4 W@24 VDC / 2W@12 VDC;
Min: 2 W@24 VDC / 1W@12 VDC
Heizleistung Sensorköpfe: 50 W (Standard)
100 W (einstellbar)
Blitzschutz: integriert
Schnittstellen (konfigurierbar)2) RS-485 für alle Werte inkl. Spektrendaten
(EIA-485 1200 ... 57.600 Baud)
SDI-12 für berechnete Werte
Ausgaberelais für Impulsausgabe der
Niederschlagsmenge in 0,1 mm/Impuls
mit max. 2 Hz Impulsrate
USB für PC-Anschluss (Konfiguration
und Service)
Material: pulverbeschichtetes Aluminiumgehäuse
Gewicht: max. 6,4 kg
Abmessungen (H x B x T) 670 x 600 x 114 mm
Umgebungsbedingungen: Temperaturbereich: -40 ... +70 °C
relative Luftfeuchte: 0 ... 100 %
Schutz: IP 65, salznebeldicht
Montage: 2-Zoll-Rohr, Ø 50 ... 62 mm
Standards: EN 61326-1: 2013, CE-konform
2014/30/EU, CE-konform
_________________
1) Nachweis unter Laborbedingungen mittels OTT-Prüfsystem mit Referenzpartikel-Simulation von 0,5 mm, 1,0 mm, 2,0 mm und 4,0 mm
2) Konfigurationssoftware ASDO im Lieferumfang enthalten (Basisversion)
