Téléphériques OTT
Installations fixes pour les mesures de débit selon le procédé "verticale par verticale"
Les téléphériques OTT assurent la sécurité là où les mesures mobiles dans l’eau, depuis un pont ou par bateau de mesure ne sont pas toujours possibles. Leur entraînement est mécanique ou électrique et ils peuvent être utilisés pour des portées allant jusqu’à 160 m. Ces installations répondent à l’ensemble des exigences des recommandations de la commission de travail allemande LAWA « Sécurité des téléphériques ». Aucun des composants ne nécessite d’entretien, les travaux de lubrification ou la vidange d’huile ne sont pas nécessaires.
- Installation à poste fixe
- Téléphérique robuste pour portées allant jusqu’à 160 m . Tous les composants sans entretien . Chariot à un bras avec fonctionnement en douceur . Tension par tendeur à gaz à partir d’une portée de 20 m, sans huile. Avec treuil double mécanique ou électrique
- Mesures de débit selon le procédé verticale par verticale
- Sur des fleuves et canaux
Téléphérique
- Câble porteur galvanisé et compact à âme en acier ; prétendu, l'allongement résiduel donc limité au maximum, surface ronde, lisse, pour un fonctionnement en douceur et à très faible usure du galet de roulement
- Câble de traction protégé contre la corrosion, particulièrement stable, en fils galvanisés durée de vie minimale de 10 ans
- Chariot à un bras avec un seul galet de roulement – comportement de marche régulier à long terme
- Tension par tendeurs à gaz (pour des portées > 20 m) – compense les variations de température et évite de retendre ou de desserrer manuellement ; sans huile et écologique – pas d’huile dans les cours d’eau
- Support de poulie résistant à la corrosion, filiforme, stable, en fonte d’aluminium – pas de risque de fissures dues à des soudures
Treuil double
- Conçu conformément aux recommandations de la LAWA sur la sécurité des téléphériques ; homologué
- Entraînement mécanique ou électrique – les treuils mécaniques peuvent être équipés ultérieurement d’un entraînement électrique
- Manivelle de sécurité à forme ergonomique, maniable, avec frein de charge à pression – maintien de la charge en toute sécurité en cas d’entraînement mécanique
- Transmission lubrifiée à vie – épargne les travaux de lubrification et la vidange d’huile
- Combinaison d’accouplement de frein fonctionnant en douceur – mouvement entre les phases descentes/montées et déplacement horizontal silencieux
- Compteur électronique pour la profondeur et la distance – pour placer l'équipement de mesure précisément au point de mesure souhaité
- Sécurité grâce au limiteur de couple – en cas de surcharge, si le saumon est pris dans des débris qui l'entraînent, le câble de levage se déroule
Treuil double électrique
- Entraînement direct sans entretien du câble de traction ; moteur à courant triphasé avec technologie à variateur de vitesse moderne – démarrage et allure de couple de rotation optimaux, économes en énergie
- Commutable en mode avec manivelle de sécurité – opérationnel même sans électricité ; alimentation sans interruption (en option) – les mesures en cours peuvent être terminées même en cas de panne d’électricité
- Arrêt automatique lorsque la position verticale finale est atteinte et lorsque le dispositif est posé au sol – facilite le contrôle de l’appareil de mesure
Télécommande pour les treuils doubles électriques
- Boîtier portable avec grand écran pour une commande intuitive du treuil double électrique par joystick
- Potentiomètre pour un réglage de la vitesse en continu
- Interrupteur d’arrêt d’urgence pour un travail en toute sécurité dans des situations critiques
- Commutation de l’embrayage entièrement automatique et silencieuse
- Fonctions de mesure intégrées pour la mesure du temps/des impulsions et par intégration
- Paramétrage simple des compteurs externes via la fonction menu (p.ex. OTT Z400)
- Affichage et signal sonore en cas de contact avec le sol ; fonctions de diagnostic et indicateurs d’alarme

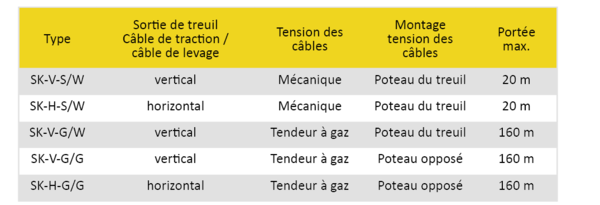

Tous les configurations du téléphérique OTT sont disponibles pour un entraînement mécanique ou électrique. Vous pouvez également choisir si le treuil doit être utilisé à droite ou à gauche.
Les téléphériques OTT sont en règle générale installés par notre département spécialisé HydroService. Nos collaborateurs sont formés spécialement à cette fin, utilisent les outils adaptés et garantissent une installation consciencieux et sûr.
Tous les composants de téléphériques OTT ne nécessitent aucun entretien. Pour les téléphériques servant à des fins hydrologiques, des contrôles réguliers par des experts sont toutefois utiles et obligatoires dans de nombreux pays. Le département HydroService peut effectuer aussi ces contrôles de manière fiable et exécute tous les travaux éventuels de réparation, d’échange et de réglage avec professionnalisme.
|
|
Download PDF
Download PDF

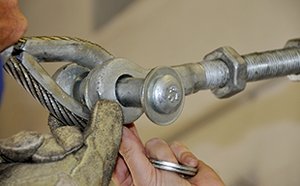

| Domaine d'application | Téléphériques pour les mesures de débit selon le procédé "verticale par verticale" sur de fleuves et canaux |
| Téléphérique | |
| Portée avec tendeurs mécaniques | jusqu' à 20 m |
| Portée avec tension par tendeurs à gaz | jusqu' à 160 m |
| Diamètre de câble | |
| Câble porteur | 16 mm |
| Câble de traction | 6 mm |
| Câble de levage | 3,5 mm |
| Treuil double | |
| Montage | à droite ou à gauche |
| Sortie de câble | horizontale ou verticale |
| Tambour du câble de levage | |
| Tension de câble nominale | 1250 N |
| Tension de câble max. | 3000 N ±20 % |
| Force de déclenchement de la sécurité | 3000 N ±20 % |
| Longueur max. de câble utile | 164 m |
| Nombre max. de couches | 6 |
| Enroulements devant rester au minimum | 3 (≙ 3,1 m) |
| Couple nécessaire sur la manivelle | 11 N/m (avec saumon de 100 kg) |
| Longueur de la manivelle | 0,3 m |
| Treuil double mécanique | |
| Compteur distance/profondeur | |
| Modèle | Écran LCD à 5 chiffres ; avec touche Reset |
| Résolution | 1 cm |
| Batterie tampon | Pile 9 V (alcaline) |
| Caractéristiques mécaniques | |
| Dimensions (l x H x P) | |
| Avec manivelle | env. 570 x 770 x 670 mm |
| Sans manivelle | env. 450 x 750 x 560 mm |
| Poids | env. 100 kg (sans câble de levage ni manivelle) |
| Conditions ambiantes | |
| Température d'utilisation | -20 °C à +60 °C |
| Température de stockage | -40 °C à +85 °C |
| Humidité de l'air | 0 % à 95 %, sans condensation |
| Treuil double électrique | |
| Entraînement électrique | |
| Alimentation électrique | 230 V / 50 Hz |
| Tension de commande | 24 V CC |
| Puissance moteur | 1,5 kW |
| Indice de protection | IP 54 |
| Niveau sonore | 70 dB (A) |
| Caractéristiques mécaniques | |
| Dimensions (l x H x P) | |
| Treuil double électrique | env. 570 x 900 x 670 mm (sans la manivelle de secours) |
| Armoire de commande | 600 x 600 x 250 mm |
| Poids | |
| Treuil double (moteur incl.) | env. 135 kg (sans câble de levage ni manivelle) |
| Moteur | 35 kg |
| Armoire de commande | env. 30 kg |
| Unité de commande avec sangle pectorale | |
| Dimensions (l x H x P) | 280 x 200 x 130 mm (sans joystick ni sangle pectorale) |
| Écran | 5 lignes, n/b, incl. affectation des touches de fonction |
| Éléments de commande | joystick, bouton d'arrêt d'urgence « coup de poing », 10 touches de fonction (utilisables également comme touches numériques), curseurs, touches à affectation définitive, potentiomètre supplémentaire pour le réglage de la vitesse |
| Alerte sonore | Signal sonore intégré en cas de contact avec le sol |
| Conditions ambiantes | |
| Température d'utilisation | |
| Par défaut | 0 °C à +50 °C |
| Avec option Chauffage | -20 °C à +50 °C |
| Température de stockage | -20 °C à +60 °C |
| Humidité de l'air | 0 % à 95 %, sans condensation |
