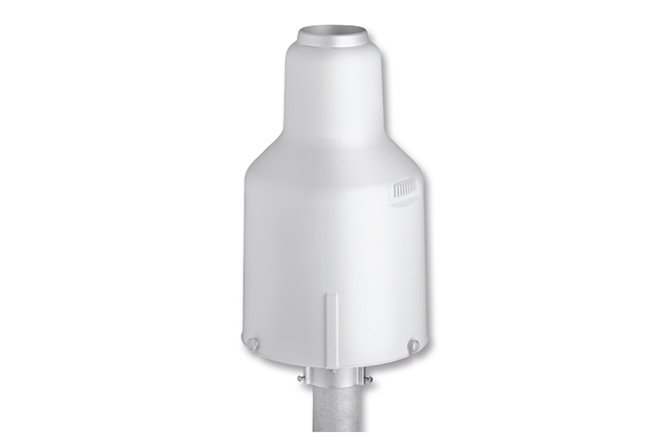

OTT Pluvio²

Pluviomètre selon le principe de pesée

Mesure exacte et fiable du pluviomètre OTT Pluvio², qu'il s'agisse de bruine, forte pluie, neige fondue, grêle ou neige. En tenant compte de facteurs de marge comme la température et le vent, la mesure par pesée capture la quantité ainsi que l'intensité de toutes les précipitations. Combiné à des services météorologiques de pointe, OTT Pluvio2 satisfait aux plus hautes exigences, est stable à long terme et présente des coûts d'exploitation relativement bas.
  • Intensité des précipitations, cumul, contenu du vase collecteur en temps réel et en temps non réel
  • Principe de pesée
  • Pluviomètre pour tout type de précipitations, pratiquement pas de maintenance du fait de l'absence de pièces mobiles, satisfait à l'ensemble des exigences de la directive de l'organisation météorologique mondiale WMO N° 8
  • SDI-12/RS485, sortie à impulsions
Demander un devis ou un conseil
  • Haute précision de mesure: précision de mesure de +/- 1 mm pendant toute la durée de vie de l'appareil avec algorithmes de filtre de compensation du vent, de la température et de l'évaporation
  • Fonctionnement quasi sans maintenance : étalonnage de la cellule de pesée et de l'électronique des capteurs valable sur toute la durée de vie, et le système de mesure hermétiquement fermé évitent des visites d'entretien à la station de mesure. Plus de travaux de nettoyage fastidieux des trémies ou des filtres colmatés.
  • Possibilités de communication flexibles : SDI-12, RS-485 et sortie à impulsions
  • Possibilité d'alimentation solaire – même sur des stations de mesure autonomes prêtes à l'emploi
  • Compatibilité avec chaque site – grâce au chauffage de la bague en option, aucune formation de chapeaux de neige, écran anti-vent en option pour les sites particulièrement exposés
  • Logiciel utilisateur avec guidage par menus inclus - connexion simple de Pluvio2 à un ordinateur portable via l'interface USB et exécution sur site de contrôles de fonctionnement et de test de précision
  • Installation simple sur des tubes de 4"
  • Mesure de précipitations : mesure en temps réel continue de la pluie, de la neige, de la neige fondue et de la grêle dans toutes les conditions, même sur des points de mesure sans infrastructure
  • Surveillance des conditions de route : la quantité et la composition des précipitations associées à la visibilité dans les précipitations fournissent une image précise des conditions de route
  • Avertissement précoce des crues : associé aux capteurs de niveau, OTT Pluvio2 constitue le composant central d'un système d'avertissement précoce performant des crues
Manuel d’utilisation Pluviomètre OTT Pluvio²
netDL Templates - Configuration - for OTT Data Logger Operating Program
Templates for netDL Configuration shown in the OTT netDL configuration videos
OTT netDL - Configuration - OTT Pluvio² via OTTSDI - Video EN
OTT Pluvio² - Pilotes de ports USB - FR
OTT Pluvio² / OTT Pluvio² S / OTT Pluvio² L - Logiciel de paramétrage
OTT Pluvio² – Firmware - FR
Download PDF
Types de précipitation liquides, solides et mixtes
Surface de collecte 200 cm² ou 400 cm²
Capacité du volume de réception 1500 mm/m² ou 750 mm/m²
Capteur Cellule de mesure scellée hermétiquement
Interfaces
USB Configuration/mode de service et mise à jour firmware
Interfaces séries SDI-12 ou RS 485
Sorties numériques ou impulsions impulsions 0,1 mm (configurable) et états (0…120 impulsions/min; configurable 5 ou 2Hz)
Sorties de mesures intensité TR; cumul TR/TNR, cumul TNR/cumul total TNR,quantité vase de collecte TR et TNR, température cellule de mesure, état Pluvio², état chauffage (si présent)
Caractéristiques mécaniques et électriques
Alimentation 10 à 28 Vcc
Consommation typ. 12 mA sous 12 Vcc
Option: chauffage bague collectrice Pluvio² 200: 24 Vcc/ 50 Watt
Pluvio² 400: 24 Vcc/ 100 Watt
Dimensions (Ø x h)
OTT Pluvio² 200 / 400 450 mm x 740 mm / 450 mm x 660 mm
Pieds (Ø) 110 à 120 mm ( 4 pouces); peut également être installé sur un pied de diamètre 2 pouces
Poids 15 kg (vase de collecte vide)
Materiau pour plaque support/vase de collecte/ carter acier inoxydable, aluminium/polyéthylène/ASA résistant aux UV
Conditions environnementales
Température de fonctionnement -40 à +60 °C
Température de stockage -50 à +70 °C
Humidité relative 0 à 100% (sans condensation)
Protection
Carter IP54, résistant au brouillard salin
Cellule de mesure/éléctronique IP67 / IP64
CEM Conforme aux normes CE EN 61000-4-2/4/5/6, niveau 5 (4 kV) EM/EMI EN 61000-4-3
Gamme de mesure 200 cm²
Intensité TR/intervalle de mesure 1 minute 12,00 à 1800,00 mm/h, 0,20 30 mm/min
Cumul TR/TNR, cumul TNR, cumul total TNR 0,10 à 500,00 mm
Contenance vase de collecte TR et TNR 20,00 à 1600,00 mm
Gamme de mesure 400 cm²
Intensité TR/intervalle de mesure 1 minute 6,00 à 1800,00 mm/h, 0,10 30 mm/min
Cumul TR/TNR, cumul TNR, cumul total TNR 0,10 à 500,00 mm
Contenance vase de collecte TR et TNR 20,00 à 850,00 mm
Précision (à -25...+45 °C)
Cumul, absolu (temps de collecte 60 minutes) ± 0,05 mm
Intensité ± 0,1 mm/min ou ± 6 mm/h
Résolution 0,01 mm et 0,01 mm/min ou mm/h
Temps
Intervalle sortie intensité 1 minute
Temps de réponse TR: 20 secondes; TNR: 5 minutes
Intervalle d' interrogation 6 secondes à 60 minutes
TR= temps réel; TNR = temps non réel;
les unités peuvent être configurées en mm ou en inch et en °C ou °F
