OTT HydroSystems
Hydrosystems OTT – estaciones de medición llave en mano
Las soluciones OTT HydroSystems suponen ahorro un notable en comparación con los equipos sueltos. El núcleo central de cada sistema es el registrador de datos OTT netDL500. Los sensores se pueden conectar cómodamente a través de la interfaz estándar SDI-12, dado que el registrador dispone de hasta 40 canales. La versión básica incluye tanto un módem móvil como las antenas correspondientes. Un sistema modular permite configurar variantes en función de las necesidades con un sensor de burbujeo o un transmisor por satélite.
- Soluciones para estaciones de medición autárquicas, compactos y listos para usar
- Mástil, Caseta de nivel
- Panel solar, Batería, Red eléctrica
- Servicio móvil, SAT GOES, SAT Meteosat
- Instalación sumamente sencilla – todos los componentes están montados, cableados y preconfigurados

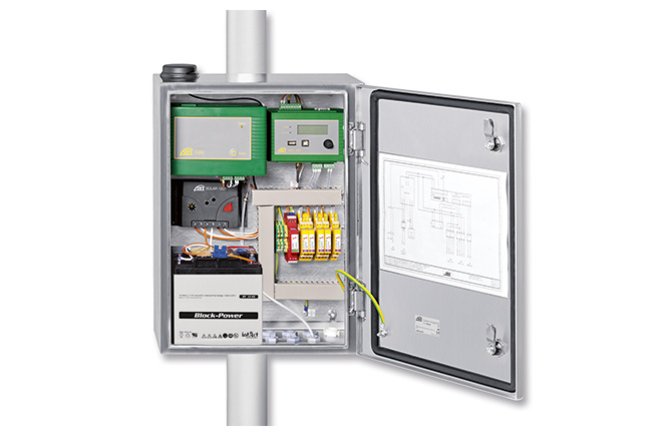

- Diseño ingenioso – armario cerrable con llave robusto de acero inoxidable con respiradero para garantizar la ventilación y la salida de agua
- Versión básica completa: Armario de distribución, registrador de datos IP OTT netDL con módem móvil integrado y antena plana, conexión para sensores SDI-12, protección contra sobretensiones
Estaciones de medición en lugares en los que es necesaria la transmisión de datos remota.
- Medición fiable y eficiente del nivel de agua con OTT CBS, por ejemplo en ríos, canales, lagos o embalses
- Medición del nivel, de la calidad o del caudal de agua usando cualquier tipo de sensor SDI-12
- Monitoring medioambiental
- Transmisión de datos a lugares lejanos vía GSM/GPRS, 3G, Ethernet o satélite
|
|
Download PDF
Download PDF
| Armario de distribución | |
| Dimensiones | 380 mm x 500 mm x 210 mm |
| Material de la carcasa | Acero fino |
| Grado de protección | IP65 |
| Cerrable con llave | |
| Respiradero | |
| Dimensiones máx. de la batería | 190 mm x 175 mm x 130 mm |
| Margen de temperatura | |
| Armario, componentes incluidos | -25 °C ... +50 °C |
| Suministro de corriente (solar) | |
| Regulador solar | OTT PR1205 |
| Panel solar (opcional) | 12 V/30 W, 460 mm x 530 mm, con brazo saliente (tubo de aluminio de 1") |
| Batería (opcional) | 12 V /26 Ah |
| Suministro de corriente (red) | |
| Power Control Unit | OTT PCU12 |
| Batería (opcional) | 12 V/ 7 Ah |
| Protección contra sobretensiones ampliada | |
| Para el suministro de red (solar opcional) | SPD según EN 61643-11: Tipo 3 SPD según IEC 61643-1/-11: Class III |
| Para los sensores (opcional) | EN 61643-21 IEC 61643-21 |
| Registrador de datos IP | |
| Tipo | OTT netDL 500 OTT netDL 1000 (HydroSystem F) |
| Módem integrado | GSM/GPRS o 3G |
| Interfaces de sensores | |
| Entradas analógicas (opcionales) | |
| Antena plana | |
| Transmisor satelital incluido | |
| HydroSystems B + D | Transmisor satelital para GOES/Meteosat |
| Sensor de nivel de agua incluido | |
| HydroSystems C + D | Sensor de burbujeo OTT CBS |
