Aguas superficiales

La medición de la cantidad y la calidad de aguas superficiales (canales descubiertos, ríos, embalses, lagos y estuarios) es uno de los pilares fundamentales del monitoring hidrológico y ha sido uno de los ámbitos clave de OTT Hydromet desde que empezó con los primeros molinetes en 1875.

OTT Hydromet ofrece soluciones tecnológicas versátiles para medir el nivel, el caudal y la calidad del agua en aguas superficiales:

  • Sensores de nivel de agua superficial OTT con varias tecnologías de medición (radar, burbuja, presión) para cubrir todo tipo de necesidades
  • Medidores OTT para medir el flujo y el caudal de aguas superficiales, con opciones de medición portátil o en instalaciones fijas
  • Sondas multiparámetro Hydrolab para la medición de la calidad del agua puntual o continua no presencial en tiempo real
  • Instrumentos Sea-Bird Coastal para la medición no presencial de nutrientes en el agua
Medición de caudal con el sensor magnético-inductivo OTT MFpro

OTT MF pro

Medidor de flujo magnético inductivo para la medición del caudal OTT MF pro

El OTT MF Pro es un medidor de caudal magnético-inductivo de fácil manejo y mantenimiento especialmente reducido para la medición (móvil) rentable de caudales en arroyos, riachuelos, canales o canales de medición.

  • Medidas puntuales
  • Electromagnético
  • Flujo y nivel de agua
  • Sensor de flujo magnético inductivo con medición de profundidad para resultados fiables en aguas de poca velocidad, en condiciones de turbulencia y en cauces con muchas plantas. Requiere poco mantenimiento.
  • 0 … 6 m/s
  • ±2 % del valor medido ±0,015 m/s ( 0 … 3 m/s ) y ±4 % del valor medido ±0,015 m/s ( 3 … 5 m/s )
Flujo – molinete universal para medir el caudal OTT C31

OTT C31

Molinete universal para la medición del caudal OTT C31

El molinete universal OTT C31 se utiliza desde hace décadas con excelentes resultados para la medición del caudal en arroyos, ríos y canales. Se puede utilizar como molinete de barra o flotante y permite realizar mediciones con velocidades de flujo de entre 0,025 m/s y 10 m/s.

  • Medidas puntuales
  • Mecánico
  • Flujo
  • C31 - el original. Molinete hidrométrico tradicional de acreditada calidad para la aplicación en cauces de sección libre, desde puentes o tornos de cable.
  • 0,025 ... 10 m/s
  • ±2 %
Flujo, caudal – minimolinete OTT C2

OTT C2

Molinete para la medición del caudal o del flujo OTT C2

El molinete OTT C2 tiene unas dimensiones especialmente reducidas que lo hacen idóneo para la medición del caudal o del flujo en aguas de muy poca profundidad. Su ámbito de aplicación abarca desde emisarios hasta simulaciones fluviales, pasando por arroyos.

  • Medidas puntuales
  • Mecánico
  • Flujo
  • C2 - el original para mediciones con molinete de barra en aguas de poca profundidad a partir de 4 cm
  • 0,025 m/s ...5 m/s (dependiente del tipo de la hélice)
  • ±2%
Caudal – sistema Side Looking Doppler OTT SLD

OTT SLD

Sistema Doppler para la medición estacionaria del caudal

El OTT SLD es un sistema de medición Doppler independiente para el registro continuo de la velocidad de fluidez y el nivel en aguas que fluyen naturalmente y seminaturalmente.

  • Instalación fija
  • Ultrasónico
  • Flujo, nivel de agua (opcional)
  • Filtro de barco integrado, interfaz Modbus para sistemas de control de proceso, cálculo de cantidades de extracción y vertido por intervalo de tiempo (máx. 1 día). Alcance hasta 80 m, según la frecuencia.
  • ±10 m/s
  • ±1 % del vaor medido ±0.5 cm/s
Medidión del nivel de agua – sonda manométrica capacitiva de ceramica OTT PLS con cable

OTT PLS

Sonda manométrica cerámica OTT PLS con sensor de temperatura para mediciones de nivel y de niveles de llenado en aguas subterráneas y superficiales.

La OTT PLS es una robusta sonda manométrica de cerámica con salida SDI-12 o 4…20 mA. Esta sonda le permite medir la altura y la temperatura del agua en mediciones de nivel y de niveles de llenado en aguas subterráneas o superficiales.

  • Aguas superficiales Aguas subterráneas
  • Sensor de presión relativa con célula de medición cerámica capacitiva
  • Nivel de agua, presión, temperatura
  • Medición de nivel y temperatura del agua; para conectar a registradores de datos externos
  • 0 … 4, 10, 20, 40 y 100 m
  • ±0,05 % FS
  • SDI-12, RS-485 (protocolo SDI-12) o 4 … 20 mA
Nivel de agua – sensor de radar de baja energía OTT RLS

OTT RLS

Sensor de radar por impulsos de baja energía OTT RLS para medir sin contacto físico directo el nivel de las aguas superficiales. Idóneo para zonas muy apartadas o de difícil acceso.

El OTT RLS es un sensor de radar por impulsos que mide de forma eficaz y sin contacto físico directo el nivel de las aguas superficiales. El montaje fuera del agua permite realizar mediciones exactas independientemente de los agentes externos.

  • Aguas superficiales
  • Radar de impulsos sin contacto de agua
  • Nivel de agua / distancia hasta la superficie del agua
  • Radar por impulsos de baja energía para aplicaciones en campo libre; medición sin contacto físico directo del nivel de aguas superficiales. Instalación en puentes o estructuras de soporte.
  • 0,4 … 35 m
  • 0,8 … 2 m: ±10 mm; 2 … 30 m: ±3 mm; 30 … 35 m: ±10 mm
  • No
  • SDI-12, RS-485 (protocolo SDI-12), 4 ... 20 mA
Nivel de agua, temperatura y conductividad – recolector de datos OTT CTD – sensor y unidad de comunicación

OTT CTD

Recolector de datos de temperatura y conductividad para agua subterránea OTT CTD

El recolector de datos OTT CTD es la solución idónea cuando además del nivel del agua y la temperatura es necesario medir la conductividad por ejemplo en aguas subterráneas de zonas potencialmente amenazadas.

  • Aguas superficiales Aguas subterráneas
  • Sensor de presión relativa con célula de medición cerámica capacitiva y célula de medición de conductividad de 4 electrodos de grafito
  • Nivel/presión, temperatura, conductividad de agua
  • Para tubos de nivel a partir de 1", baterías de lito o pilas alcalinas que se pueden sustituir in situ, posible ampliación con unidad de transmisión GSM/GPRS OTT ITC
  • 0 ... 4, 10, 20, 40 y 100 m
  • Conductividad: 0, 001 … 2,000 mS/cm, ±0.5 % del valor medido; 0,10 … 100,00 mS/cm ±1,5 % del valor medido

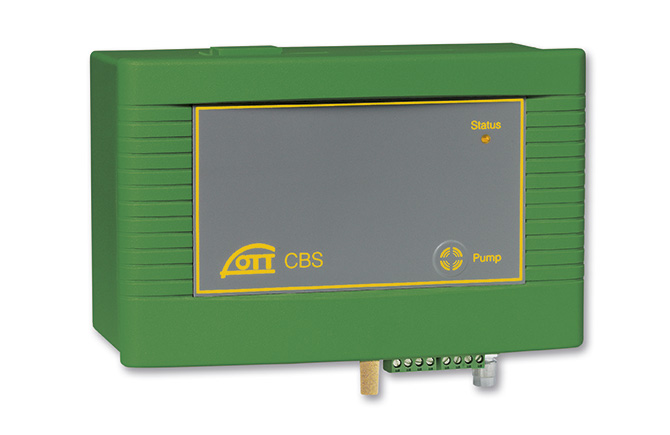

Nivel – sensor de burbujeo OTT CBS

OTT CBS

Sensor de burbujeo compacto OTT CBS sin deriva para medir el nivel de agua en mediciones de nivel y de niveles de llenado.

El OTT CBS es un sensor de burbujeo compacto para mediciones de nivel y de niveles de llenado en aguas superficiales. Utiliza el principio de burbujeo sin deriva y cubre un rango de medición de hasta 30 m.

  • Aguas superficiales Aguas subterráneas
  • Principio de burbujeo
  • Nivel de agua
  • El método de medición indirecta sin deriva permite instalar el sensor fuera del agua
  • Estándar: 0 ... 15 m; Ampliado: 0 ... 30 m; USGS: 0 ... 15 m
  • Modelo estándar + modelo margen de medición 30 m: ±5 mm; Modelo USGS: margen de medición 0 ... 4,5 m: ±3 mm; margen de medición 4,5 ... 15 m: ±0,065 % del valor medido o ±6 mm, dependiendo del valor que sea más pequeño
  • SDI-12, SDI-12 vía RS-485, 4 ...20 mA
Sondas luminosas de la serie OTT KL 010

Pozometro serie KL 010

Pozometro serie KL 010 Sistema de medición del nivel de agua en pozos y en tubos de observación de agua subterránea OTT KL 010

El Pozometro KL 010 es muy fácil de manejar y una herramienta imprescindible para medir manualmente el nivel en agua subterránea. Las distintas versiones permiten medir la profundidad, la temperatura y la conductividad.

  • Aguas subterráneas
  • Sonda luminosa
  • Nivel de agua
  • Operación de la manivela fácil y sin obstáculos, diseño robusto de peso reducido
  • KL010: Longitud de la cinta: 15 … 750 m; KL 010 TM: Longitud de la cinta: 25 ... 500 m, Temperatura: –5 °C … +60 °C; KL 010 TCM: Longitud de la cinta: 30… 500 m, Temperatura: –1 °C … + 70 °C, Conductividad: ≤ ± 0,5% del valor medido
  • Cinta de medición: 0,1 % del valor medido; Temperatura: ± 0.1 °C; Conductividad: min. ± 2μS/cm

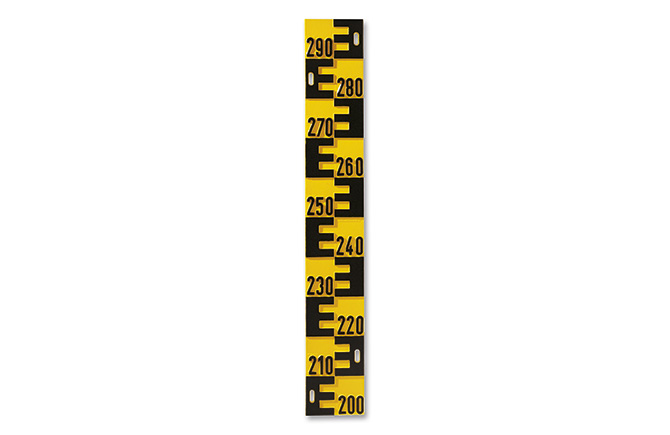

Nivel de agua – escala limnimétrica

OTT Escalas limnimétricas

Lectura exacta del nivel de agua con las escalas limnimétricas de OTT

Las escalas limnimétricas de OTT forman parte del equipo básico de cualquier estación de medición del nivel o del flujo del agua. Puede elegir entre una gran variedad de modelos el que más se ajuste a las necesidades de la estación.

  • Aguas superficiales
  • Visual
  • Nivel de agua
  • Referencia de cada una de las estaciones de aforo
  • Específico de la estación de medición
  • 2 cm

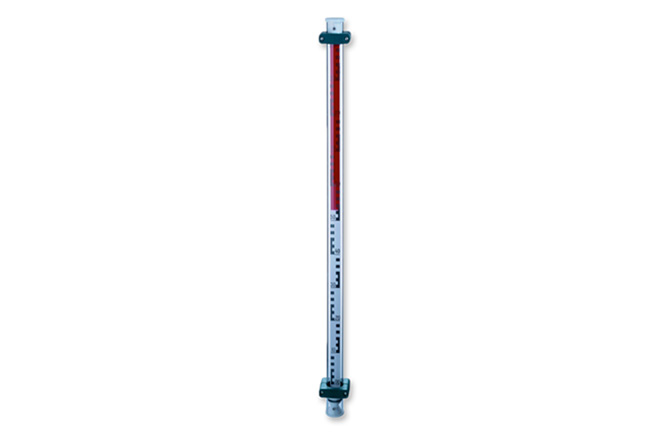

Nivel de agua – limnígrafo de valor límite OTT

OTT Limnígrafo de valor límite

El limnígrafo de valor límite OTT marca el nivel de agua más alto alcanzado

El limnígrafo de valor límite OTT es un aparato de medición económico que marca en color la altura máxima alcanzada por el agua en caso de olas de pleamar o de otros cambios del nivel. Se utiliza en aguas superficiales.

  • Aguas superficiales
  • Visual, cinta
  • Nivel de agua
  • Registro del nivel máximo de agua, instalación sencilla y rápida
  • 1 m
  • 1 cm
Calidad de agua – sonda multiparamétrica Hydrolab HL4

Hydrolab HL4

Nueva plataforma Hydrolab: Fiable, fácil de usar, con metadatos

Hydrolab HL4, del sistema OTT Hydromet, pertenece a la futura generación de sondas multiparámetro para la medición de la calidad del agua. Ofrece una gran tranquilidad y confianza gracias a su fiabilidad y a la gran cantidad de metadatos informativos que proporciona.

  • Instalación fija Medidas puntuales
  • Temperatura, Conductividad, pH/ORP, Oxígeno Disuelto (LDO), Turbidez, Profundidad,Clorofila a, Algas verde-azuladas/Cianobacterias, Rodamina, amonio, Nitrato, Cloruro
  • Sonda multiparamétrica de nueva generación
  • SDI-12, RS-485, RS-232, TTY, USB
