Pluvio²-Messnetz für die Stadtentwässerung Reutlingen

Als Datengrundlage für ein flexibles und anpassungsfähiges Management von Planung und Betrieb von Enwässerungssystemen wurde von der Stadtentwässerung Reutlingen ein feinmaschiges Niederschlagsmessnetz aufgebaut um zeitlich und räumlich hoch aufgelöste Daten in Echtzeit zu  erhalten

Hier Projektbeschreibung als pdf herunterladen

IP DatenLogger Datensammler OTT netDL 1000 500

OTT netDL

IP-fähige Datenlogger mit flexiblen Möglichkeiten der Datenfernübertragung

Die IP-fähigen Datenlogger der Serie OTT netDL sind für das sichere Handling großer Datenmengen zuständig. Sie bieten flexible Möglichkeiten der Datenfernübertragung und unterstützen zahlreiche Datenformate.

  • Ethernet USB-Host USB-Device RS-232 Satellit Mobilfunk Industrielle Kommunikation
  • Multitaskingfähig, daher kurze Abfragezyklen, hohe Datenverfügbarkeit durch redundante Kommunikation und großen Speicher, Kommunikation über TCP/IP, integrierter Webserver, Ultra-Low-Power-Design, Industriedesign für raue Umgebungsbedingungen
  • Ja
  • SDI-12, RS485 (SDI-12 Protokoll), Modbus RTU, Analog (Spannung und Strom), Impuls-/Statuseingang

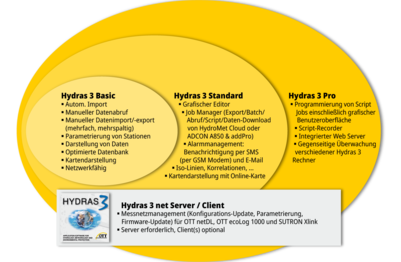

Hydras 3 Basic

Hydras 3 Basic

Software zur Verwaltung von Messnetzen

Die Software OTT Hydras 3 Basic vereinfacht die Verwaltung von OTT Datenloggern, Messstationen und kleineren Messnetzen.

  • Hydrometrie, Meteorologie und Umweltschutz
  • Microsoft Windows 95/98/2000, Windows NT 4.0, Windows XP, Windows Vista, Windows 11
  • Grafischer Editor, Parametrierung und Datenauslese von Stationen, Autoimport von Daten, Anzeigen von Daten

Klimawandel, demografischer Wandel und viele  andere Einflüsse machen es erforderlich, bestehende  Systeme im urbanen Wasserhaushalt neu zu überdenken. Die wirtschaftlich optimale Auslegung der Wasserinfrastruktur kann nur auf Grundlage systematischer, feinmaschiger Daten erfolgen. Im Stadtgebiet Reutlingen standen solche Daten jedoch bisher nicht zur Verfügung.

Als Datengrundlage für die flexible Planung und den Betrieb von Entwässerungssystemen wurde daher in Reutlingen ein feinmaschiges Niederschlagsmessnetz aufgebaut um zeitlich und räumlich hoch aufgelöste Niederschlagsdaten in Echtzeit zu erhalten.

Hier können Sie die Projektbeschreibung als pdf herunterladen

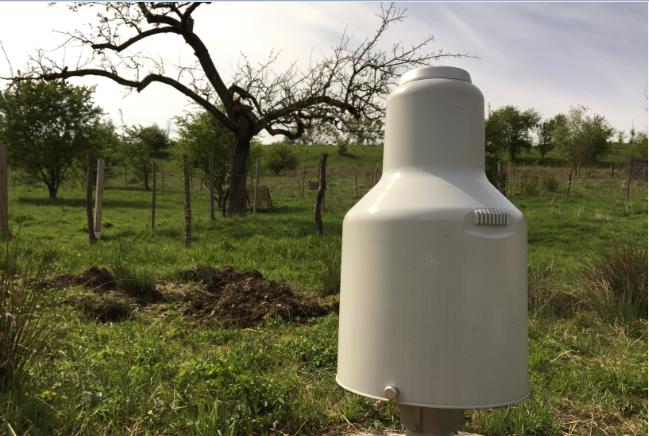

  • Es wurden 12 Niederschlagsmessstationen mit OTT Pluvio² in Betrieb genommen
  • Abstand der Stationen zueinander ca. +/- 4 km
  • Engmaschige, gleichmäßige Verteilung der Stationen-Niederschlag wird minütlich erfasst und dokumentiert
  • Alle Stationen sind mit dem Datensammler OTT netDL1000 ausgestattet
  • Die Hälfte der Stationen überträgt ihre Messdaten per DSL, die anderen (kein DSL Anschluss vorhanden) per GSM an den OTT netView Server wo sie zwischengespeichert und über die Software Hydras 3 für die Verantwortlichen passwortgeschützt zugänglich sind.
  • Hydras 3 generiert Tages-, Monats- und Jahrestabellen der Niederschlagsstationen
