OTT TRH – Luftfeuchte und Temperatur messen
Sensor für relative Feuchtigkeit und Temperatur mit Schutzgehäuse OTT TRH
Der kompakte, langzeitstabile Wettersensor OTT TRH ist für die Messung von relativer Luftfeuchte und Temperatur zuständig. Darüber hinaus kann er die Werte absolute Luftfeuchte, Taupunkt und Mischungsverhältnis berechnen und über die SDI-12-Schnittstelle ausgeben. Die Sensorik ist durch eine Schutzkappe vor Staub und Verunreinigungen geschützt. Zusätzlich wird der Sensor mit einem Schutzgehäuse ausgeliefert, das Strahlungs- und Wetterschutz bietet.
- Lufttemperatur und relative Luftfeuchte (gemessen), absolute Luftfeuchte, Taupunkt und Mischungsverhältnis (berechnet)
- PT1000, Kapazitiv
- Geringe Stromaufnahme, sehr langzeitstabil, für extreme Temperaturen geeignet, mit Schutzgehäuse
- SDI-12
Sensor OTT TR2O
- Messwertausgabe plus Berechnung von absoluter Luftfeuchte, Taupunkt und Mischungsverhältnis
- Langzeitstabil und selbst bei extremen Temperaturen einsetzbar (– 40 °C bis +80 °C)
- Unverwüstlich durch robuste, kompakte Bauform; eine Schutzkappe mit Metallgitterfilter hält Schmutz, Staub und Insekten fern
- Sehr geringer Stromverbrauch
- Einfacher Anschluss an SDI-12-Datenlogger, z. B. OTT netDL über digitale Schnittstelle SDI-12 (Protokoll V1.3)

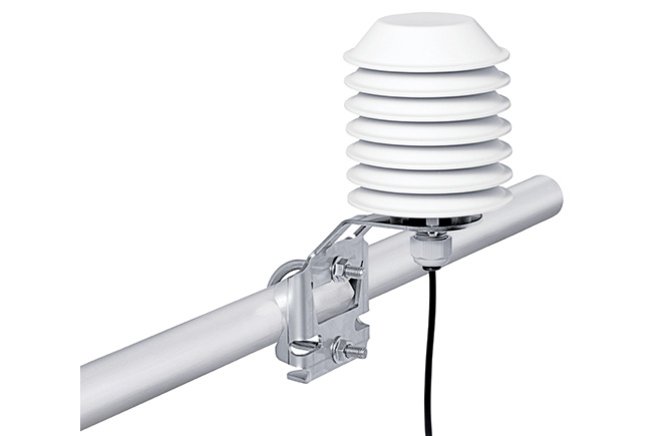

Wetter- und Strahlungsschutz OTT RS7
- Natürlich belüftetes Schutzgehäuse mit 7 Lamellen
- UV- und witterungsbeständiger Kunststoff
- Außen weiß, innen schwarz beschichtet, für optimalen Schutz vor Strahlungswärme
- Praktische Edelstahl-Halterung für die einfache Montage an horizontalen oder vertikalen Mastrohren
- Sensormontage schnell und einfach – einstecken, Schraube anziehen, fertig
Eingesetzt wird der OTT TRH in automatischen Wetterstationen, oft zusammen mit dem Niederschlagsmesser OTT Pluvio²:
- in Meteorologie und Hydrologie
- in Umweltmessstationen
- in Forschungsprojekten
- in der Land- und Forstwirtschaft
|
|
OTT TRH - Konformitätserklärung | Declaration of Conformity | Declaration de Conformité
|
OTT TRH - Kurzanleitung | Quick Reference | Notice d'utilisation simplifiée | Instrucciones abreviadas
|
|
|
|
PDF herunterladen
PDF herunterladen
| Sensor TR2O | |
| Ausgabe-Parameter | |
| gemessen | Temperatur in °C oder °F, Relative Luftfeuchte in % |
| berechnet | Absolute Luftfeuchte in g/m³, Taupunkt in °C oder °F, Mischungsverhältnis in g/kg |
| Relative Luftfeuchte | |
| Messbereich | 0 ... 100 % rF |
| Genauigkeit bei 25 °C und 4,5 V DC ...15 V DC* (inklusive Wiederholbarkeit, Hysterese und Kalibrierunsicherheit) | max. ±2 % rF bei 0 ... 90 % rF**; max. ±3 % rF bei 90 ... 100 % rF** *Bei einer Versorgungsspannung >15 V DC gelten hiervon abweichende Genauigkeiten **Temperaturabhängigkeit: < ±2 % @ –10 °C ... 60 °C |
| Auflösung | 0,1% |
| Wiederholbarkeit | ±0,1 % rF |
| Hysterese | <1 % rF |
| Langzeitstabilität | typ. < ±1,5 % pro Jahr |
| Reaktionszeit mit Schutzkappe | rF90 typ. <15 s bei 0,35 m/s |
| Temperatur | |
| Sensor | PT1000 DIN A |
| Messbereich | -40 °C ... +80 °C |
| Genauigkeit bei 4,5 V DC ...15 V DC* | ±0,1 °C bei 20 °C; ±0,5 °C bei -40 °C, 80 °C Linearität *Bei einer Versorgungsspannung >15 V DC gelten hiervon abweichende Genauigkeiten |
| Auflösung | 0,01 °C |
| Reaktionszeit mit Schutzkappe | T90 <300 s bei 1 m/s Luftströmung; T90 <250 s bei 2 m/s Luftströmung |
| Absolute Luftfeuchte | |
| Messbereich | 0 ... 1000 g/m³ |
| Auflösung | 0,1 g/m³ |
| Taupunkt | |
| Messbereich | -40 °C ... +80 °C |
| Auflösung | 0,01 °C |
| Mischungsverhältnis | |
| Messbereich | 0 ... 1000 g/kg |
| Auflösung | 0,1 g/kg |
| Schnittstelle | SDI-12 V1.3 |
| Versorgungsspannung | 4,5 V DC ... 28 V DC |
| Stromaufnahme | |
| Ruhezustand | < 20 µA @ 12 V |
| Temperaturmessung | typ. 550 µA |
| Feuchtemessung | typ. 260 µA |
| Umgebungsbedingungen | |
| Betriebstemperatur | -40 °C ... +80 °C |
| Lagertemperatur | -50 °C ... +80 °C |
| Luftfeuchtigkeit (bei Betrieb) | 0 ... 100 % rF |
| Schutzklasse | IP65 |
| Sensorschutz | Schutzkappe mit Metallgitterfilter |
| Material und Abmessung | |
| Gehäusematerial Sensor | Polycarbonat |
| Abmessung Sensor | Ø 12 mm x 140 mm |
| Material Kabel | PUR (schwarz), angespritzt/geschirmt |
| Verfügbare Kabellängen | 3,5 m und 10 m |
| Adernbelegung Kabel | Farbcode lt. Gehäusebeschriftung |
| Richtlinien | EG (2004/108/EG), EN 61326-1:2006 |
| Wetter- und Strahlungsschutz OTT RS7 | |
| Anzahl Lamellen | 7 |
| Betriebstemperatur | -40 °C ... +80 °C |
| Material und Abmessung | |
| Lamellen | 2 Komponenten (PS, PA) |
| Halterung | Edelstahl |
| Höhe inkl. Halterung | 230 mm |
| Gewicht (ohne Sensor) | 700 g |
| Mast-/Rohrdurchmesser für Montage | horizontal (Rohr): 27 mm ... 43 mm (3/4"… 5/4"), vertikal (Mast/Rohr): 27 mm ... 60 mm (1" … 2") |
