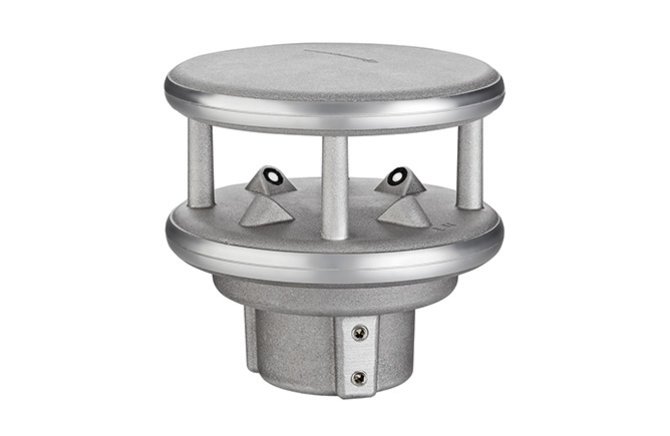

Lufft Ventus – Windsensor
Beheizbarer Ultraschall-Windsensor für professionelle meteorologische Anwendungen
Der messgenaue Windsensor arbeitet nach dem Laufzeit-Differenz-Verfahren, um die Windgeschwindigkeit und -richtung zu ermitteln. Zusätzlich berechnet er die Momentanwerte, die arithmetischen und vektoriellen Mittelwerte, die maximale Bö mit Windrichtung, die Extremwerte und die virtuelle Temperatur. Die Datenausgabe über serielle oder analoge Schnittstellen macht den Lufft Ventus kompatibel für handelsübliche hydrometeorologische Datenlogger oder SPS-Systeme. Eine automatisch zuschaltbare Heizung gewährleistet den zuverlässigen Betrieb selbst bei extremer Kälte.
- Windgeschwindigkeit, Windrichtung, virtuelle Temperatur, Luftdruck
- Ultraschall, Kapazitiv
- Wartungsfreie Messung, für extreme Bedingungen geeignet, eisfreier Betrieb, vibrationsbeständig und seewasserfest, schnittstellenkompatibel
- SDI-12, RS-485, diverse RS-485-Protokolle, Analogausgang
- Integrierte Datenvorverarbeitung, universelle Schnittstellen und diverse Ausgabeprotokolle – kompatibel mit OTT-Datenloggern, handelsüblichen HydroMet-Datenloggern und SPS-Systemen
- Wartungsfreier Betrieb – dank Ultraschall-Messverfahren keine beweglichen Teile, die verschleißen könnten; Nachkalibrieren unnötig
- Für alle Klimaregionen geeignet; auch für automatische Wetterstationen mit Solarversorgung
- Integrierte Heizung, die bei Frostgefahr automatisch zuschaltbar ist – eisfreier Betrieb selbst bei Tiefsttemperaturen bis -40 °C
- Vibrationsbeständig und seewasserfest – auch im Küstenbereich einsetzbar
- Erfolgreich getestet und zertifiziert unter extremen Umweltbedingungen (Temperatur, Luftfeuchte, elektromagnetischer Verträglichkeit, Vibration, Salznebel und Vereisung)
Der robuste und wartungsfreie Windsensor ist für den professionellen meteorologischen Einsatz in allen Klimaregionen geeignet. Er misst zuverlässig auch unter extremen Bedingungen.
Einsatzbeispiele
- Synoptische Automatische Wetterstationen von Wetterdiensten
- Wetterstationen in Flughäfen, Seehäfen und auf Schiffen
- Steuerung von Windenergieanlagen
- Wetter-Überwachung für Straßen- und Verkehrssteuerungs-Systeme
- Gebirgs-Wetterstationen für Lawinen- und Hochwasserwarnung
- Hydro-meteorologische Stationen
|
|
|
PDF herunterladen
PDF herunterladen
| Daten | |
| Gemessen | Windgeschwindigkeit, Windrichtung, virtuelle Temperatur, Luftdruck |
| Berechnet | Momentan-Werte mit 1 - 10 Sekunden, arithmetische und vektorielle Mittelwerte (1-10 Minuten), Max/Min-Werte der Windrichtungssegmente, maximale Böe mit Windrichtung, virtuelle Temperatur |
| Windgeschwindigkeit | |
| Messverfahren | 4 Ultraschall-Sensoren mit 10 Hz |
| Messbereich | 0 ... 75 m/s |
| Auflösung | 0,1 m/s |
| Genauigkeit | ±0,2 m/s oder ±2 % RMS |
| Ansprechschwelle | 0,1 m/s |
| Windrichtung | |
| Messverfahren | 4 Ultraschall-Sensoren mit 10 Hz |
| Messbereich | 0 ... 359,9° |
| Auflösung | 0,1° |
| Genauigkeit | < 2° (> 1m/s) RMSE |
| Ansprechschwelle | 0,1 m/s |
| Virtuelle Lufttemperatur | |
| Messverfahren | Ultraschall |
| Messbereich | -50 ... +70 °C |
| Auflösung | 0,1 °C |
| Genauigkeit | ±2 K (unbeheizt und ohne Sonneneinstrahlung oder Windgeschwindigkeit größer 4 m/s) |
| Luftdruck | |
| Messverfahren | MEMS-Sensor, kapazitiv |
| Messbereich | 300 ... 1200 hPa |
| Auflösung | 0,1 hPa |
| Genauigkeit | ±1,5 hPa |
| Elektrische Daten | |
| Schnittstellen (einstellbar) | |
| SDI-12 | Version 1.3 (Werkseinstellung) |
| RS-485 | galvanisch getrennt, halb-duplex, Baudraten 1200 ... 19200 |
| RS-485-Protokolle | Binär, ASCII, TLS2002FG3, MODBUS, NMEA-WIMWV |
| Analogausgabe | 4 ... 20 mA oder 2 ... 10 VDC, 16 Bit |
| Spannungsversorgung | |
| Eingangsspannung | 10,5 ... 28 VDC |
| Stromverbrauch (Sensor) | 50 mA @ 12 VDC |
| Heizung | 24 VDC/240 Watt |
| Umgebungsbedingungen | |
| Temperatureinsatzbereich | -40 °C ... +60 °C (mit Heizung), -20 °C ... +60 °C (ohne Heizung) |
| Lagertemperatur | -55 °C ... +80 °C |
| Feuchte | 0 ... 100 % rF |
| Mechanische Daten | |
| Abmessungen (Ø x h) | 170 mm x 150 mm |
| Gewicht | 1,7 kg |
| Material | seewasserfestes Aluminium AlMg3Si |
| Farbe | grau |
| Befestigung (Ø) | 50 mm |
| Schutz und Normen | |
| Schutzart | IP66 |
| Normen | |
| EMV-Richtlinie | 2004/108/EG |
| Störaussendung | EN 55011:2009, EN 61000-6-3 |
| Störfestigkeit | EN 61000-6-6 und EN 61000-4-2/3/4/5/6/8 |
| Vibration | IEC 60068-2-6/IEC 60945 |
| Salznebel | MIL-Std 810, 509.3 |
| Eis | MIL-Std 810F, 521.2 |
