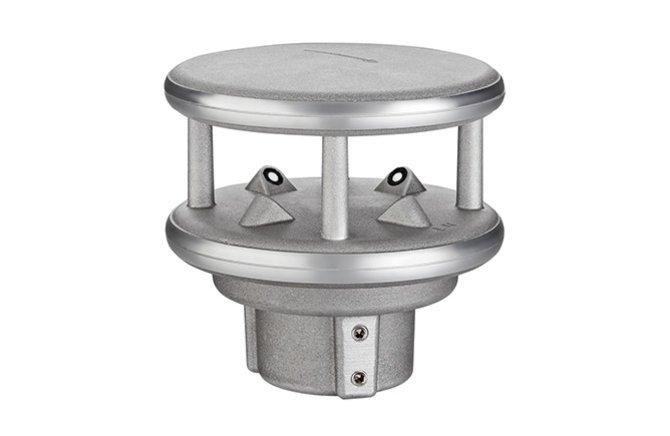

Ventus
Sensor ultrasónico calefactable de viento para aplicaciones meteorológicas profesionales
Este sensor de viento de precisión funciona según el método de la diferencia de tiempos de tránsito. Además de los parámetros velocidad y dirección del viento, calcula los valores instantáneos, los valores medios aritméticos y vectoriales, la ráfaga máxima con la dirección del viento, los valores extremos y la temperatura virtual. Gracias a la emisión de datos a través de interfaces serie o analógicas, el Lufft Ventus es compatible con registradores de datos hidrometeorológicos o sistemas PLC convencionales. Una calefacción que se conecta automáticamente garantiza el funcionamiento fiable incluso con frío extremo.
- Velocidad del viento, dirección del viento, temperatura virtual del aire, presión atmosférica
- Ultrasónico, MEMS capacitivo
- Medición sin mantenimiento, indicado para condiciones extremas, funcionamiento sin hielo, resistente a las vibraciones y al agua de mar, compatible con muchas interfaces
- SDI-12, RS-485, varios protocolos RS-485, salida analógica
- Preprocesamiento de datos integrado, interfaces universales y diversos protocolos de emisión: compatible con registradores de datos OTT, registradores de datos HydroMet y sistemas PLC convencionales
- Funcionamiento sin mantenimiento: gracias al método de medición por ultrasonidos, no hay piezas móviles que puedan desgastarse; así pues, no es necesaria la recalibración
- Indicado para todas las regiones climáticas; también para estaciones meteorológicas automáticas con alimentación por energía solar
- Calefacción integrada que se conecta automáticamente si existe peligro de congelación; funcionamiento sin hielo incluso a temperaturas muy bajas de hasta -40 °C
- Resistente a la vibración y al agua de mar: se puede utilizar también en zonas costeras
- Probado y certificado con éxito en condiciones medioambientales extremas (temperatura, humedad del aire, compatibilidad electromagnética, vibraciones, niebla salida y formación de hielo)
Este sensor de viento robusto y sin mantenimiento resulta adecuado para el uso meteorológico profesional en todas las regiones climáticas. Realiza mediciones con fiabilidad incluso en condiciones extremas como, por ejemplo, una fuerte congelación.
Ejemplos de uso
- Estación meteorológica automática sinóptica (servicios meteorológicos)
- Estaciones meteorológicas en aeropuertos, puertos y barcos
- Control de aerogeneradores
- Vigilancia meteorológica para sistemas de control de tráfico y carreteras
- Estaciones meteorológicas de montaña para advertencias de aludes e inundaciones
- Estaciones hidrometeorológicas
|
|
Download PDF
Download PDF
| Datos | |
| Medidos | Velocidad del viento, dirección del viento, temperatura virtual del aire, presión atmosférica |
| Caculados | Valores instantáneos con 1-10 segundos, valores medios aritméticos y vectoriales 1-10 minutos, valores máx./mín. de los segmentos de dirección del viento, ráfagas máximas y dirección del viento, temperatura virtual |
| Velocidad del viento | |
| Procedimiento de medición | 4 sensores ultrasónicos con 10 Hz |
| Margen de medición | 0 ... 75 m/s |
| Resolución | 0,1 m/s |
| Error | ±0,2 m/s o ±2 % RMS |
| Umbral de respuesta | 0,1 m/s |
| Dirección del viento | |
| Procedimiento de medición | 4 sensores ultrasónicos con 10 Hz |
| Margen de medición | 0 ... 359,9° |
| Resolución | 0,1° |
| Error | < 2° (> 1m/s) RMSE |
| Umbral de respuesta | 0,1 m/s |
| Temperatura virtual del aire | |
| Procedimiento de medición | ultrasónico |
| Margen de medición | -50 ... +70 °C |
| Resolución | 0,1 °C |
| Error | ±2 K (sin calefacción y sin radiación solar o una velocidad del viento superior a 4 m/s) |
| Presión atmosférica | |
| Procedimiento de medición | sensor MEMS capacitivo |
| Margen de medición | 300 ... 1200 hPa |
| Resolución | 0,1 hPa |
| Error | ±1,5 hPa |
| Características eléctricas | |
| Puertos, configurables | |
| SDI-12 | Vers. 1.3 (configuración de fábrica) |
| RS-485 | con aislamiento galvánico, semidúplex, tasa de baudios 1200 ... 19200 |
| Protocolos RS-485 | binario, ASCII, TLS2002FG3, MODBUS, NMEA-WIMWV |
| Emisión analógica | 4 ... 20 mA o 2 ... 10 VCC, 16 Bit |
| Tensión de alimentación | |
| Tensión de entrada | 10,5 ... 28 VCC |
| Consumo de corriente (sensor) | 50 mA @ 12 VCC |
| Calefacción | 24 VCC/240 vatios |
| Entorno | |
| Rango de temperaturas de funcionamiento | -40 °C ... +60 °C (con calefacción), -20 °C ... +60 °C sin calefacción) |
| Temperatura de almacenamiento | -55 °C ... +80 °C |
| Humedad | 0 ... 100 % de humedad relativa |
| Características generales | |
| Dimensiones (Ø x h) | 170 mm x 150 mm |
| Peso | 1,7 kg |
| Material | Aluminio AlMg3Si resistente al agua de mar |
| Color | gris |
| Fijación (Ø) | 50 mm |
| Protección y normas | |
| Tipo de protección | IP66 |
| Normas | |
| Directiva CEM | 2004/108/CE |
| Emisión de interferencias | EN 55011:2009, EN 61000-6-3 |
| Resistencia a interferencias | EN 61000-6-6 y EN 61000-4-2/3/4/5/6/8 |
| Vibraciones | IEC 60068-2-6/IEC 60945 |
| Niebla salina | MIL-Std 810, 509.3 |
| Hielo | MIL-Std 810F, 521.2 |
