Grundwassermonitoring Dyhrssenmoor

Der Nordostseekanal bekommt bei Brunsbüttel eine weitere Schleusenkammer. Für die baubegleitende Beweissicherung wurden 9 solarversorgte und vandalismussichere Messtellen für Grundwasserstand und Porenwasserdruck errichtet. Außerdem eine Wetterstation, um den Zusammenhang zwischen Niederschlägen und Grundwasserstand zu erfassen. Die aktuellen Messwerte werden im Informationssystem der Wasser-und Schiffahrtsverwaltung dargestellt.

Hier Projektbeschreibung als pdf herunterladen

Temperatur- und Feuchtesensor mit Schutzgehäuse – vertikal montiert

OTT TRH – Luftfeuchte und Temperatur messen

Sensor für relative Feuchtigkeit und Temperatur mit Schutzgehäuse OTT TRH

Der digitale Wettersensor OTT TRH misst zuverlässig die relative Luftfeuchte und die Temperatur. Ausgestattet mit einem Schutzgehäuse, ist er für Wetterstationen in zahlreichen Anwendungen geeignet.

Schließen Weitere Infos Schnellansicht

Messparameter: Lufttemperatur und relative Luftfeuchte (gemessen), absolute Luftfeuchte, Taupunkt und Mischungsverhältnis (berechnet)
Messtechnologie: PT1000, Kapazitiv
Produkt Highlights: Geringe Stromaufnahme, sehr langzeitstabil, für extreme Temperaturen geeignet, mit Schutzgehäuse
Schnittstellen: SDI-12

Lufft WS Serie – kompakte Wettersensoren

All-in-one-Wettersensoren von Lufft

Kompakte All-in-one-Wettersensoren der Lufft WS-Serie. Messung von Windgeschwindigkeit, Windrichtung, Temperatur, relativer Luftfeuchte, barometrischem Druck, Globalstrahlung und Niederschlag.

Schließen Weitere Infos Schnellansicht

Messparameter: Wind, Temperatur, relative Luftfeuchte, Luftdruck, Globalstrahlung, Niederschlag, elektronischer Kompass
Messtechnologie: Ultraschall, NTC, Kapazitiv, Druck, Thermosäule, Kippwaage, Doppler
Produkt Highlights: Kompakter Wettersensor, geringe Stromaufnahme
Schnittstellen: SDI-12, RS-485

OTT netDL

IP-fähige Datenlogger mit flexiblen Möglichkeiten der Datenfernübertragung

Die IP-fähigen Datenlogger der Serie OTT netDL sind für das sichere Handling großer Datenmengen zuständig. Sie bieten flexible Möglichkeiten der Datenfernübertragung und unterstützen zahlreiche Datenformate.

Schließen Weitere Infos Schnellansicht

Merkmale: Ethernet USB-Host USB-Device RS-232 Satellit Mobilfunk Industrielle Kommunikation
Produkt Highlights: Multitaskingfähig, daher kurze Abfragezyklen, hohe Datenverfügbarkeit durch redundante Kommunikation und großen Speicher, Kommunikation über TCP/IP, integrierter Webserver, Ultra-Low-Power-Design, Industriedesign für raue Umgebungsbedingungen
IP-Kommunikation: Ja
Sensor-Schnittstellen: SDI-12, RS485 (SDI-12 Protokoll), Modbus RTU, Analog (Spannung und Strom), Impuls-/Statuseingang

Im Rahmen des Ausbaus des Nordostseekanals wird in Brunsbüttel eine 5. Schleusenkammer errichtet. Der anfallende Bodenaushub wird auf die Fläche des Bodenlagers „Spülfeld Dyhrssenmoor“ verbracht.
Im Rahmen einer baubegleitenden Beweissicherung wurden im Umfeld des Bodenlagers Grundwasser- messstellen eingerichtet. Primäre Zielstellung besteht darin, zu untersuchen, ob ggf. Veränderungen in der Grundwasserfließrichtung sowie von Grundwasser- ständen durch den Bau des Bodenlagers resultieren.

Die Vorgaben lauteten:

9 Messtellen zur Messung des Grundwasserstandes und 4 Porenwasserdruck-Aufnehmer im Ringraum des Messrohrausbaus installieren
Messprinzip: Schwingsaitenaufnehmer
Luftdruckkompensation der absoluten Wasserdruckwerte
Erfassung Korrelation Niederschlag/Grundwasserstand
Solarversorgung
Systeme müssen vandalismussicher sein und über integrierte Zustandssensorik (Innenfeuchte/Batteriespannung) verfügen
Messdaten im XML Format müssen über verschlüsseltes Protokoll (FTPS oder HTTPS) an WSV übertragen werden

Herzstück des installierten Messsystems ist der Stationsmanager und IP Datenlogger OTT netDL500 mit eingebautem GPRS/GSM Modem. Der OTT netDL500 steuert nicht nur die Messung und Speicherung der Daten, sondern auch die Umrechnung von Messgrößen und die Datenfernübertragung.

Als Wasserstands- und Porenwasserdrucksensoren sind Schwingsaitendruckaufnehmer (Fa. Slope Indicator) im Einsatz, die an einem Schwingsaitenmodul (Vibrating Wire Module, Fa. Keynes Control) als Messumformer angeschlossen werden.

Per Modbus holt der OTT netDL500 (Modbus Master) die Messwerte als Frequenzen (in Hz) sowie die entsprechenden Temperaturen beim Schwingsaitenmodul (Modbus Slave) ab. Die Frequenz-Rohwerte werden dann im OTT netDL500 in Wasserstände umgerechnet und mit Hilfe der integrierten Barogeberkarte entsprechend dem aktuellen Luftdruck kompensiert.

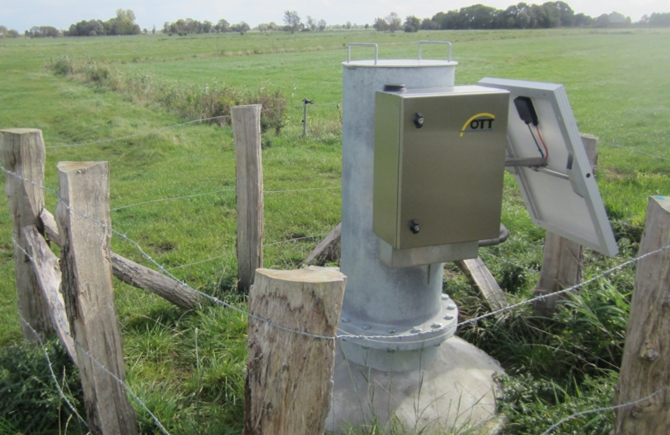

Die Komponenten OTT netDL500, Schwingsaitenmodul, Solarcontroller und Pufferakku wurden für jede Messstelle in einen kompakten Schaltschrank aus Edelstahl eingebaut, der wie auch die Solarpanele (50W) direkt am Schutzrohr montiert wurde.

Entsprechend der Anforderung einer erweiterten Zustandüberwachungssensorik wurde in jedem Schaltschrank ein digitaler OTT TR2O Sensor zur Messung von Luftfeuchte und Lufttemperatur eingebaut. Als Wetterstation kommt ein kompakter Wettersensor Lufft WS601 zum Einsatz. Die Sensoren OTT TR2O und Lufft WS601 sind per SDI-12 am OTT netDL500 angeschlossen.

Die Datenfernübertragung erfolgt im Pushbetrieb per GPRS über das GSM Netz. Die Messdaten werden im XML Format (OTT-ML) per SSL verschlüsseltem Übertragungsprotokoll (HTTPS) auf den Pegelonline Server der WSV beim ITZBund in Ilmenau übertragen.
