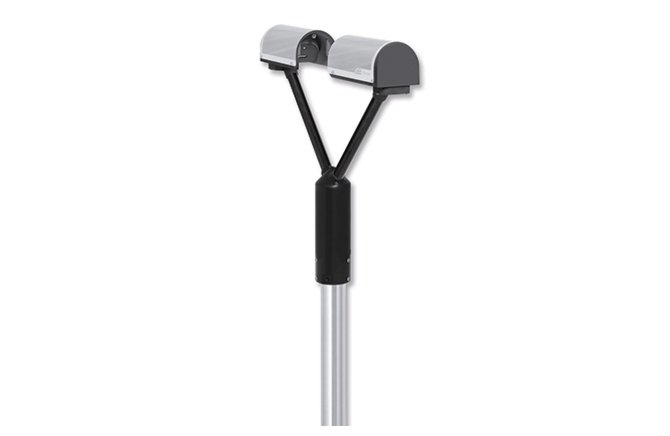

OTT Parsivel²
Disdromètre optique laser multifonction haut de gamme
OTT Parsivel² est un disdromètre optique laser multifonctions répondant aux plus hautes exigences. L'appareil fonctionne selon le principe d'extinction et mesure les particules de précipitation en utilisant l'ombre qu'elles provoquent en traversant le faisceau laser. À partir des données brutes sont calculés la quantité et l'intensité des précipitations, la visibilité dans les précipitations, l'énergie cinétique des précipitations et l'équivalent de réflectivité radar.
- Type de précipitation, intensité, distribution de la taille des gouttelettes, réflectivité radar
- Optique laser
- Classification de la précipitation mesurée dans l'une des 32 catégories existantes pour la taille et la vitesse des particules
- SDI-12/RS485, sortie à impulsions
- Précision – Il mesure la taille et la vitesse de chaque hydrométéore et en déduit tous les paramètres météorologiques importants
- Absence de maintenance – Pas de pièce mobile ou de récipient de collecte
- Résistance – Données relatives aux précipitations continues et précises dans tous les environnements et toutes les conditions météorologiques ; protection contre les surtensions intégrée
- Faible consommation – Électronique économe et isolée électriquement, chauffage de la tête réglable pour une alimentation en courant flexible et une consommation d'énergie minime
- Confort – Interface USB intégrée pour la configuration et la surveillance en ligne depuis un ordinateur portable
- Mesure des précipitations : enregistrement détaillé du type, de la quantité et de la distribution des précipitations. Classification des données selon 32 catégories définies par la norme WMO (Organisation Météorologique Mondiale (OMM))
- Surveillance des conditions de route : la quantité et la composition des précipitations associées à la visibilité dans les précipitations fournissent une image précise des conditions de route
- Avertissement précoce des crues : associé aux capteurs de niveau, le disdromètre OTT Parsivel² constitue le composant central d'un système d'avertissement précoce performant des crues
- Modèles d'érosion : OTT Parsivel² calcule l'énergie cinétique des précipitations, qui, associée à d'autres paramètres tels que l'état du sol ou le relief, contribue fortement à l'élaboration de modèles d'érosion
|
|
|
Operating Instructions Parsivel Application Software ASDO | Langue du document: anglais !
|
|
Operating instructions Present Weather Sensor OTT Parsivel² (with screen heating) | Langue du document: anglais !
|
Operating instructions Present Weather Sensor OTT Parsivel² (without screen heating) | Langue du document: anglais !
|
OTT Parsivel - Logiciel d'application ASDO
|
|
OTT Parsivel² - CE Konformitätserklärung | Declaration of Conformity | Declaration de Conformité
|
OTT Parsivel² - Firmware - FR
|
OTT Parsivel² - Pilotes de ports USB - FR
|
Download PDF
Download PDF
| Équipement de mesure | Disdromètre optique laser |
| Capteur optique, diode laser | |
| Longueur d'onde | 650 nm |
| Puissance de sortie (max) | 0,2 mW |
| Classe laser | 1 (IEC/EN 60825-1:2014) |
| Surface de mesure (L x l) | 180 x 30 mm (54 cm²) |
| Plages de mesure | |
| Taille des particules | Précipitations liquides : 0,2 à 8 mm Précipitations solides: 0,2 à 25 mm |
| Vitesse des particules | 0,2 à 20 m/s |
| Classification | |
| Classes de taille et classes de vitesse | 32 |
| Précision de mesure | ± 1 classe de taille ( 0,2 à 2 mm) ± 0,5 classe de taille (> 2 mm) |
| Types de précipitations | |
| Nombre | 8 |
| Types | Bruine, bruine/pluie, mélange pluie/neige, neige, grains de neige, pluie glacée, grêle |
| Sorties | |
| Rapports | WMO 4680/4677 (SYNOP), 4678 (METAR/SPECI) et table de codes NWS |
| Discrimination pour les types de précipitations | Bruine, pluie, grêle, neige > 97 % (par rapport à un observateur synoptique) |
| Equivalent en eau des chutes de neige | mm/h |
| Intensité et précision | |
| Intensité des précipitations | 0,001 à 1200 mm/h |
| Précision | ± 5 % (liquide) /± 20 % (solide) |
| Réflectivité radar Z | -9,999 à 99,999 dBz |
| Energie cinétique | 0 à 999,999 J/(m²h) |
| Visibilité dans les précipitations (MOR) | 0 à 20.000 m |
| Protection contre le gel | Chauffage contrôlé par microprocesseur |
| Charactéristiques électriques | |
| Alimentation électrique | 10 à 28 V CC, protection contre les inversions de polarité |
| Chauffage des optiques de mesure | Assuré de façon optimum sous réserve d'une tension d'alimentation de 20 V CC au minimum |
| Consommation (sans chauffage) | 65 mA @ 24 V CC |
| Puissance calorifique des têtes du capteur | 50 W (par défaut) 100 W (ajustable) |
| Protection contre la foudre | Intégrée |
| Interfaces (configurables) | |
| RS-485 | Pour toutes les valeurs, y compris celles du spectre (EIA-485; 1200 à 57 600 bauds) |
| SDI-12 | Pour les valeurs calculées |
| Relai de sortie | Pour sorties impulsions, incrément 0,1 mm, avec fréquence max 2 Hz |
| USB | Pour raccordement à un PC (configuration et maintenance) |
| Charactéristiques mécaniques | |
| Matériau | Carter en aluminium avec peinture époxy |
| Poids | 6,4 kg max |
| Dimensions (H x L x P) | 670 x 600 x 114 mm |
| Montage | Sur tube de 2", Ø 50 à 62 mm |
| Conditions ambiantes | |
| Plage de températures | -40 à +70 °C |
| Humidité relative de l'air | 0 à 100 % |
| Protection | IP65 |
| Logiciel de configuration ASDO | Fourni (version de base) |
| Normes | EN 61326-1: 2013, conforme à la norme CE 2014/30/EU, conforme à la norme CE |
