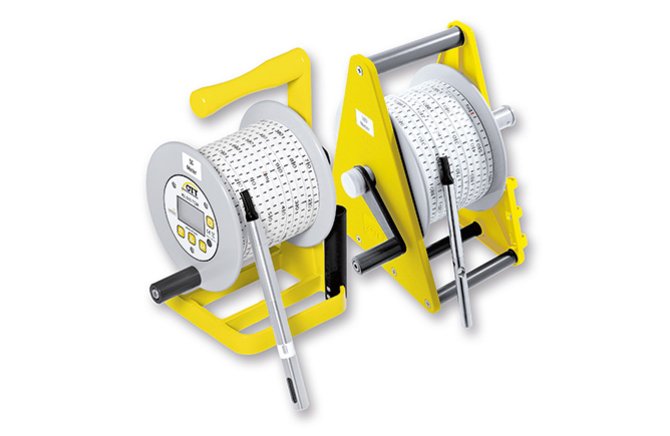

Pozometro serie KL 010

Pozometro serie KL 010 Sistema de medición del nivel de agua en pozos y en tubos de observación de agua subterránea OTT KL 010

Los Pozometros de la serie KL 010 se utilizan para determinar el nivel del agua de forma rápida y precisa en aguas subterráneas.
Son adecuados para mediciones de control tanto en tubos de nivel o en pozos (medición de profundidad), por ejemplo, como en pruebas de bombeo.

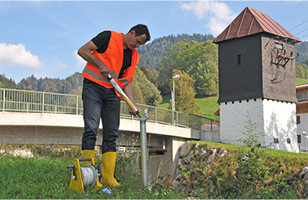

El Pozometro KL010 ha sido diseñado específicamente para medir la profundidad. En cuanto el cabezal de la sonda entra en contacto con la superficie del agua, se emite una señal acústica y luminosa y se puede leer la distancia entre el plano de referencia y la lámina de agua.
Para profundidades de entre 15 y 750 m

El Pozometro KL 010 TM cuenta además con un sensor de temperatura y con una pantalla LCD. También es idóneo para la medición de perfiles de profundidad.
Para profundidades de entre 25 m y 500 m

El Pozometro KL 010 TCM incorpora un sensor de conductividad y una pantalla que muestra los valores de temperatura, conductividad y TDS (total de sólidos disueltos). Indicado para elaborar perfiles de temperatura y de conductividad.
Para profundidades de entre 30 m y 500 m

  • Aguas subterráneas
  • Sonda luminosa
  • Nivel de agua
  • Operación de la manivela fácil y sin obstáculos, diseño robusto de peso reducido
  • KL010: Longitud de la cinta: 15 … 750 m; KL 010 TM: Longitud de la cinta: 25 ... 500 m, Temperatura: –5 °C … +60 °C; KL 010 TCM: Longitud de la cinta: 30… 500 m, Temperatura: –1 °C … + 70 °C, Conductividad: ≤ ± 0,5% del valor medido
  • Cinta de medición: 0,1 % del valor medido; Temperatura: ± 0.1 °C; Conductividad: min. ± 2μS/cm
Solicitar un presupuesto o asesoramiento

Pozometro KL010

  • Sonda precisa y esbelta de acero inoxidable apta para tubos de nivel a partir de 1"
  • Tambor de cinta métrica cómodo e inmovilizable en bastidor resistente. Dispone de asa de transporte para trasladarlo cómodamente
  • Cinta métrica resistente y de longitud estable con división claramente reconocible en cm, dm y m
  • Señalización acústica y óptica del momento en el que la sonda entra en contacto con la superficie del agua

Opcional: Palpador de fondo para determinar la profundidad de tubos de nivel o de perforaciones


Pozometro KL010 TM
Equipado con una gran pantalla que permite leer cómodamente los datos de temperatura; control sencillo del estado de carga de la pila mediante una tecla de control

Pozometro KL010 TCM

  • Visualización clara de los valores de temperatura, conductividad y TDS en una gran pantalla retroiluminada; lectura en pantalla del estado de carga de la pila tras encender el aparato
  • La sensibilidad del sensor de nivel de agua se puede ajustar en función del contenido de iones del agua.
  • La compensación de temperatura automática o ajustable de forma individualizada hace que las mediciones sean comparables.
  • Activación o desactivación del cálculo de TDS en función de las necesidades; el factor de cálculo se puede configurar a demanda en función del medio de medición (agua dulce, agua de mar, aplicaciones especiales)



  • Medición de profundidad en tubos de nivel, pozos y tanques
  • Medición de control y de calibración en estaciones con recolectores de datos de agua subterránea
  • Aplicaciones especiales: Determinación del nivel de líquidos conductores de electricidad en receptáculos.
  • Opcional: Determinación de la profundidad en pozos, tubos de nivel o perforaciones con el palpador de fondo
  • Mediciones de control en pruebas de bombeo


KL 010 TM
Elaboración de perfiles de temperatura también en aguas superficiales
Comprobación de corrientes locales en el agua subterránea
Control de la influencia antropogénica sobre la temperatura del agua subterránea

KL 010 TCM
Elaboración de perfiles de temperatura y conductividad también en aguas superficiales
Control de la intrusión de agua salada en regiones costeras
Mediciones de indicador en pruebas de bombeo de inmisión
Mediciones puntuales con carga potencial de sustancias perjudiciales también en masas de agua pequeñas

Catálogo - Sonda luminosa Serie KL 010
Catálogo - Medición de aguas subterráneas
Instrucciones de manejo Sonda luminosa KL 010/KL 010 TM
OTT KL010/TM/TMC CE Konformitätserklärung | Declaration of Conformity | Declaration de Conformité
Download PDF
Cinta de medición Conductor de trenza de acero altamente
Numeración métrica en rojo (d, dm), división de cm en negro sobre fondo blanco
Précision de mesure 0,1 % del valor de medición
Tambor Material plástico especial de alta resistencia y resistente al frío, protección IP64
Bastidor diseño 1 Aluminio fundido, acero
Bastidor diseño 2 Material plástico especial de alta resistencia y resistente al frío
Tensión de alimentación 6 V CC; 4 pilas de 1,5 V; typo C (alcalina)
Duración 12 meses (KL 010/-TM) aprox. 180 horas de servicio (KL 010 TCM)
Margen de temperaturas de servicio -30 °C ... +75 °C
KL 010
Rangos de medición 15, 25, 30, 50, 80, 100, 150, 200, 250, 300, 500 y 750 m
Elementos de señalación Indicador luminoso(lámpara; LED opcional) & Emisor de señales acústicas
Cuerpo de la sonda Acero inoxidable /niquelado en latón, Ø 15 mm, longitud 190 mm
Peso approx. 3,8 kg (15 m), approx. 18,5 kg (750 m)
KL 010 TM
Rangos de medición 25, 50, 100, 150, 200, 250, 300 et 500 m
Elementos de señalación Display de cristal líquido (LCD), 3 1/2 dígitos
Résolución 0,1 °C
Control automático de las pilas
Indicador luminoso (LED) & señales acústicas
Sensor de temperatura Rango de medición: -5 °C ... + 60 °C
Precisión ± 0,1 °C
Cuerpo de la sonda Acero inoxidable /niquelado en latón, Ø 15 mm, longitud 183 mm
Peso approx. 3,6 kg (25 m); approx. 14,3 kg (500 m)
KL 010 TCM
Rangos de medición 30, 50, 100, 150, 200, 250 y 500 m
Elementos de señalación Display de cristal líquido (LCD, 3 líneas
indicación en diagrama de barras para estado de las pilas
Indicador luminoso (LED) & Emisor de señales acústicas
Sensor de temperatura Rango de medición: -1 °C ... + 70 °C
Precisión ± 0,1 °C
Célula de medición de conductividad Rango de medición: 0 ... 200 mS/cm
Precisión ≤±0,5% del valor de medición como mínimo ± 2 μS/cm
Cuerpo de la sonda Acero inoxidable
Ø 20 mm, longitud 238 mm
Peso approx. 3,7 kg (30 m); approx. 14,5 kg (500 m)
Margen de temperaturas de servicio -20 °C ... +75 °C
