Flujo y caudal

Determinar con sistemas de medición de flujo y caudal la cantidad de agua que fluye por un canal abierto es crucial para predecir la disponibilidad del agua, el riesgo de avenidas y la distribución del riego, entre otros.

OTT Hydromet ha sido el fabricante líder en tecnología de medición de flujo durante más de 100 años, desde que se empezaran a utilizar los primeros molinetes mecánicos hasta llegar a los sistemas Doppler acústicos de tecnología avanzada. Su amplia gama de caudalímetros incluye desde molinetes portátiles y perfiladores acústicos hasta sistemas Doppler SLD para la medición continua del caudal.

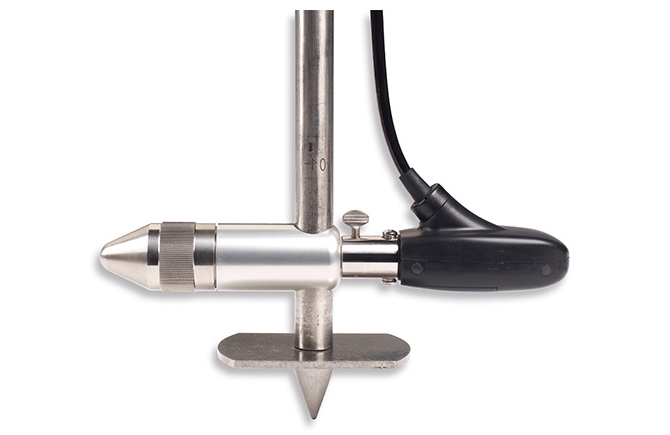

Medición de caudal con el sensor magnético-inductivo OTT MFpro

OTT MF pro

Medidor de flujo magnético inductivo para la medición del caudal OTT MF pro

El OTT MF Pro es un medidor de caudal magnético-inductivo de fácil manejo y mantenimiento especialmente reducido para la medición (móvil) rentable de caudales en arroyos, riachuelos, canales o canales de medición.

  • Medidas puntuales
  • Electromagnético
  • Flujo y nivel de agua
  • Sensor de flujo magnético inductivo con medición de profundidad para resultados fiables en aguas de poca velocidad, en condiciones de turbulencia y en cauces con muchas plantas. Requiere poco mantenimiento.
  • 0 … 6 m/s
  • ±2 % del valor medido ±0,015 m/s ( 0 … 3 m/s ) y ±4 % del valor medido ±0,015 m/s ( 3 … 5 m/s )
Flujo, caudal – sistema Doppler móvil OTT Qliner 2

OTT Qliner 2

Título: Medición del caudal con el sistema Doppler ultrasónico OTT Qliner 2

El sistema Doppler móvil OTT Qliner 2 mide el caudal de agua de canales descubiertos. Su robusto diseño permite obtener valores de medición fiables incluso con fondo movido o en crecidas.

  • Medidas puntuales
  • Acústico
  • Flujo y profundidad de agua
  • Medidor de flujo acústico por efecto Doppler para mediciones de caudal por el método vertical convencional. Aplicación en ríos con una profundidad de hasta 20 m. Operación por PDA con software de usuario y transferencia de datos por Bluetooth.
  • ±10 m/s
  • ±1 % del valor medido ±0,5 cm/s

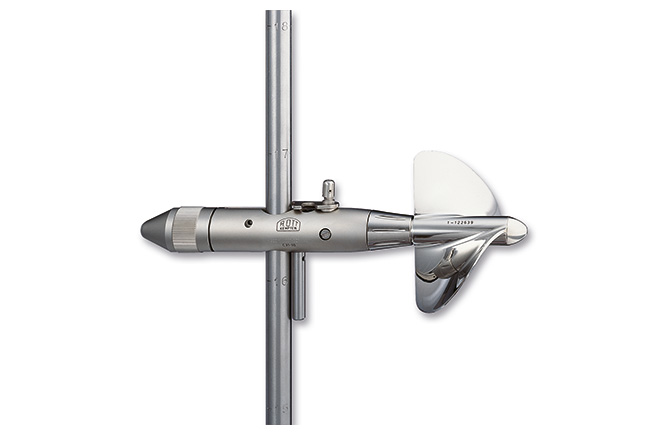

Flujo – molinete universal para medir el caudal OTT C31

OTT C31

Molinete universal para la medición del caudal OTT C31

El molinete universal OTT C31 se utiliza desde hace décadas con excelentes resultados para la medición del caudal en arroyos, ríos y canales. Se puede utilizar como molinete de barra o flotante y permite realizar mediciones con velocidades de flujo de entre 0,025 m/s y 10 m/s.

  • Medidas puntuales
  • Mecánico
  • Flujo
  • C31 - el original. Molinete hidrométrico tradicional de acreditada calidad para la aplicación en cauces de sección libre, desde puentes o tornos de cable.
  • 0,025 ... 10 m/s
  • ±2 %

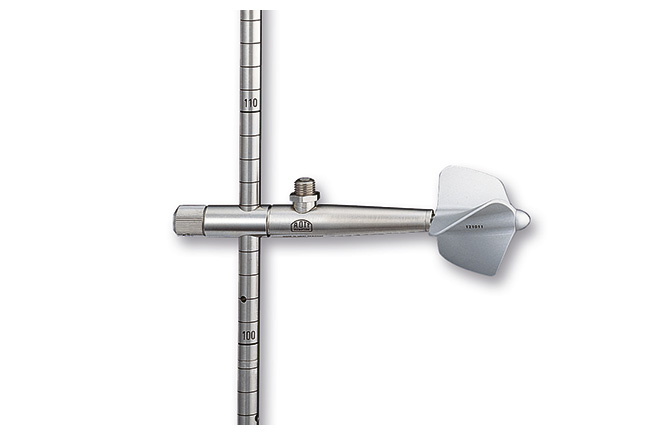

Flujo, caudal – minimolinete OTT C2

OTT C2

Molinete para la medición del caudal o del flujo OTT C2

El molinete OTT C2 tiene unas dimensiones especialmente reducidas que lo hacen idóneo para la medición del caudal o del flujo en aguas de muy poca profundidad. Su ámbito de aplicación abarca desde emisarios hasta simulaciones fluviales, pasando por arroyos.

  • Medidas puntuales
  • Mecánico
  • Flujo
  • C2 - el original para mediciones con molinete de barra en aguas de poca profundidad a partir de 4 cm
  • 0,025 m/s ...5 m/s (dependiente del tipo de la hélice)
  • ±2%
Caudal – sistema Side Looking Doppler OTT SLD

OTT SLD

Sistema Doppler para la medición estacionaria del caudal

El OTT SLD es un sistema de medición Doppler independiente para el registro continuo de la velocidad de fluidez y el nivel en aguas que fluyen naturalmente y seminaturalmente.

  • Instalación fija
  • Ultrasónico
  • Flujo, nivel de agua (opcional)
  • Filtro de barco integrado, interfaz Modbus para sistemas de control de proceso, cálculo de cantidades de extracción y vertido por intervalo de tiempo (máx. 1 día). Alcance hasta 80 m, según la frecuencia.
  • ±10 m/s
  • ±1 % del vaor medido ±0.5 cm/s

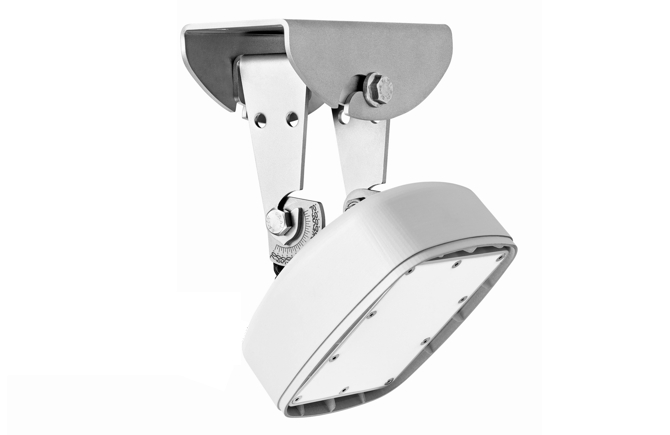

Caudal sensor de radar Flo-Dar

Flo-Dar (Marsh McBirney)

Medición del caudal sin contacto físico directo con Flo-Dar

El sensor de radar de bajo mantenimiento Flo-Dar mide con absoluta fiabilidad la velocidad de flujo, el nivel/nivel de llenado de pequeñas corrientes de agua naturales y canales artificiales. La unidad se instala por encima de la lámina de agua, con lo que se mantiene siempre seca.

  • Instalación fija Medidas puntuales
  • Radar de impulsos sin contacto de agua
  • Flujo, nivel de agua
  • Medición exacta del caudal incluso en condiciones de flujo difíciles. Sensor de velocidad complementario para zonas con riesgo de inundaciones (opcional)
  • Radar: 0,23 ... 6,10 m/s , Nivel de agua: 0 ... 152,4 cm / opcional 0 ... 6,1 m
  • Radar: ±0,5% / ±0,03 m/s , Nivel de agua: ±1% / ±0,25 cm
Caudal Doppler AV9000

SubAV / AV 9000

Tecnología Doppler para la medición de caudales con el sensor de flujo SubAV

El sensor de flujo Sub AV utiliza la tecnología ultrasónica de efecto Doppler para medir la velocidad de flujo, por lo que es idóneo para fluidos con carga de sólidos suspendidos. Las funciones de diagnóstico diferenciadas aseguran resultados de medición viables incluso en condiciones críticas.

  • Instalación fija Medidas puntuales
  • Ultrasónico
  • Flujo
  • Sensor ultrasónico de efecto doppler "Bottom-up" para medir la velocidad del flujo. Más opciones de configuración y herramientas de diagnóstico especiales para estaciones de medición complejas. Módulo AV9000 para el análisis de la velocidad del flujo.
  • -1,52 ... 6,10 m/s
  • ±2% del valor medido
