Fließgeschwindigkeit & Durchfluss

Die Messung von Fließgeschwindigkeiten und Durchflüssen in offenen Gerinnen ist eine grundlegende Voraussetzung, um Hochwasserereignisse oder die Wasserverfügbarkeit vorherzusagen. Auch die Kontrolle von Wasserentnahmen, die Zuteilung von Wasserreserven und viele andere Aufgaben erfordern regelmäßige Messungen.


OTT Hydromet ist seit über 140 Jahren marktführend im Bereich hydrologischer Durchflussmessgeräte, angefangen beim ersten mechanischen OTT-Messflügel bis hin zur akustischen Doppler-Technologie von heute. Das Angebot zur Messung von Fließgeschwindigkeit und Durchfluss reicht vom tragbaren Messflügel über akustische Systeme bis zur „side-looking" Doppler-Technologie für die stationäre Abflussmessung.

Abflussmessung mit dem eletktromagnetischen OTT MF pro

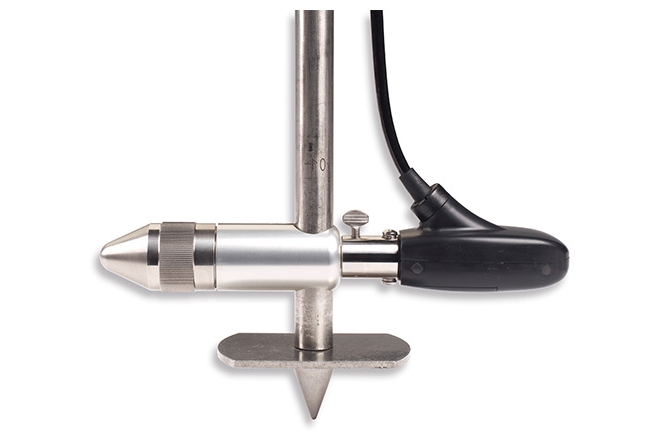

OTT MF pro

Magnetisch-induktives Strömungsmessgerät für die Abflussmessung OTT MF pro

Der OTT MF pro ist ein magnetisch-induktiver Strömungsmesser für die kosteneffiziente Durchflussmessung in offenen Gerinnen, Kanälen und im Schmutzwasserbereich.

  • Mobil
  • Magnetisch-induktiv
  • Fließgeschwindigkeit und Wassertiefe
  • Wartungsarme magnetisch-induktive Strömungssonde mit Tiefenmessung. Zuverlässige Messungen bei geringen Fließgeschwindigkeiten, turbulenten Bedingungen und in verkrauteten Querschnitten.
  • 0 … 6 m/s
  • ±2 % vom Messwert ±0,015 m/s ( 0 … 3 m/s ) und ±4 % vom Messwert ±0,015 m/s ( 3 … 5 m/s )
Durchflussmessung Abflussmessung OTT ADC

OTT ADC

Akustisches System für die Abflussmessung OTT ADC

Der OTT ADC ist ein akustisches System für die präzise Strömungsmessung in Fließgewässern. Die automatische Durchflussberechnung spart Zeit und verhindert Fehler durch händisches Protokollieren.

  • Mobil
  • Akustisch
  • Fließgeschwindigkeit und Wassertiefe
  • Neueste Ultraschall - Doppler - Technologie für hochgenaue Fließgeschwindigkeitsmessung. Wartungsfreier Sensor mit integrierter Tiefenmessung, graphischer Benutzerführung und Durchflussberechnung nach ISO - und USGS Standard.
  • - 0,2 m/s … 2,4 m/s
  • ±1 % des Messbereichs ± 0,25 cm/s
Durchfluss Abflussmessung mit Doppler profiler OTT Qliner 2

OTT Qliner 2

Abfluss messen mit dem Ultraschall-Doppler-System OTT Qliner 2

Der OTT Qliner 2 ist ein mobiles Doppler-System für die Durchflussmessung in offenen Gerinnen. Das robuste System liefert selbst bei bewegter Sohle oder Hochwasser zuverlässige Messwerte.

  • Mobil
  • Akustisch
  • Fließgeschwindigkeit und Wassertiefe
  • Akustischer Doppler-Strömungsprofiler für Durchflussmessungen nach dem Lotrechtenverfahren. Anwendbar in Flüssen bis 20 m Wassertiefe. Geringer Strömungswiderstand und stabile Bootslage auch bei hohen Fließgeschwindigkeiten.
  • ±10 m/s
  • ±1 % vom Messwert ±0,5 cm/s
Universalmessflügel zur Abflussmessung OTT C31

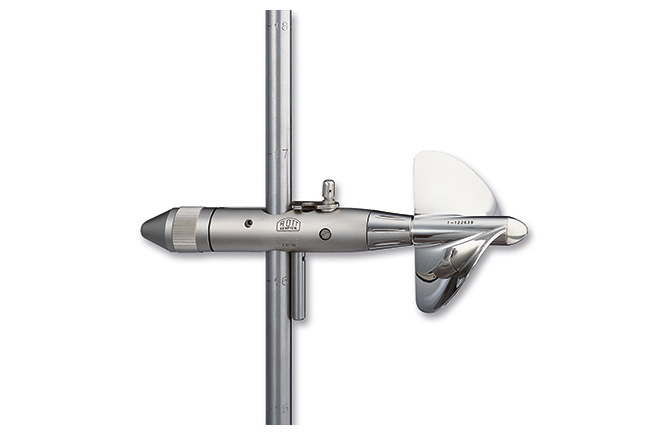

OTT C31

Universal-Messflügel für die Abflussmessung OTT C31

Der Universal-Messflügel OTT C31 wird schon seit Jahrzehnten erfolgreich für die Durchflussmessung in Bächen, Flüssen und Kanälen eingesetzt. Mit Stangen- oder Schwimmflügelausrüstung sind Messungen bei Strömungsgeschwindigkeiten von 0,025 m/s bis 10 m/s möglich.

  • Mobil
  • Mechanisch
  • Fließgeschwindigkeit
  • C31 - das Original. Traditioneller hydrometrischer Messflügel in bewährter Qualität. Für die Anwendung im freien Profil, von Brücken und an Seilkrananlagen.
  • 0,025 ... 10 m/s
  • ±2 %
Abflussmessung Stangenflügel OTT C2

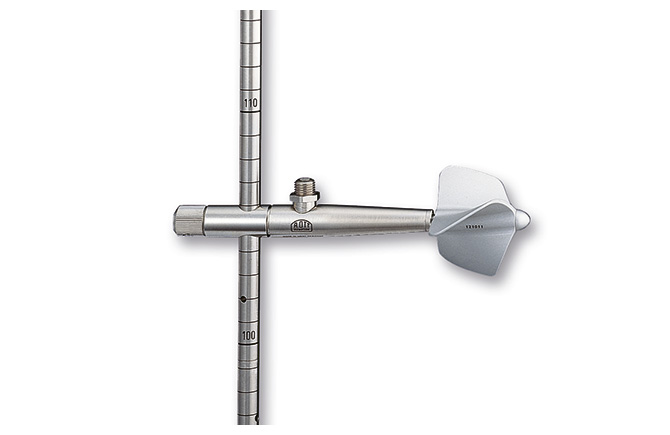

OTT C2

Messflügel für die Abflussmessung / Strömungsmessung OTT C2

Der Messflügel OTT C2 ist besonders klein dimensioniert und daher ideal für Strömungsmessungen bei sehr geringen Wassertiefen. Sein Einsatzgebiet reicht von kleinen Vorflutern über Bäche bis hin zu Flussmodellen.

  • Mobil
  • Mechanisch
  • Fließgeschwindigkeit
  • C2 - das Original für Stangenflügelmessungen in flachen Gewässern, einsetzbar ab 4 cm Wassertiefe
  • 0,025 m/s ...5 m/s (je nach Flügelschaufeltyp)
  • ±2%
Abflussmessung Durchfluss Side Looking Dopplersystem OTT SLD

OTT SLD

Doppler-System für die stationäre Abflussmessung

Das energieeffiziente Doppler-System OTT SLD liefert selbst bei Hochwasser und hohen Schwebstofffrachten zuverlässige Abflusswerte. Ein Schiffsfilter und die Analyse der Echosignalstärken sorgen zusätzlich für plausible Daten.

  • Fest installiert
  • Ultraschall
  • Fließgeschwindigkeit, optional Wasserstand
  • Horizontales Ultraschall-Doppler-Gerät für kontinuierliche Durchflussmessung in Flüssen und Kanälen. Durchflussberechnung nach der Geschwindigkeits-Index-Methode. Integrierter Schiffsfilter, Modbus-Schnittstelle für Prozessleitsysteme
  • ±10 m/s
  • ±1 % vom Messwert ±0,5 cm/s
Hydrologische Messstation Standard Wasserstand Durchfluss OTT HydroStation

OTT HydroSysteme

Schlüsselfertige Messstationen – OTT HydroSysteme

Mit den OTT HydroSystemen sind hydrologische Messstationen mit wenigen Handgriffen eingerichtet. Die komplett bestückten Systemschränke enthalten Komponenten zur Stromversorgung und alles, was zum Speichern und Übertragen von Messdaten nötig ist.

  • Praktische, schlüsselfertige Lösung für autarke Messstationen
  • Pegelhaus, Mast
  • Solar Batterie
  • Mobilfunk Sat GOES Sat Meteosat

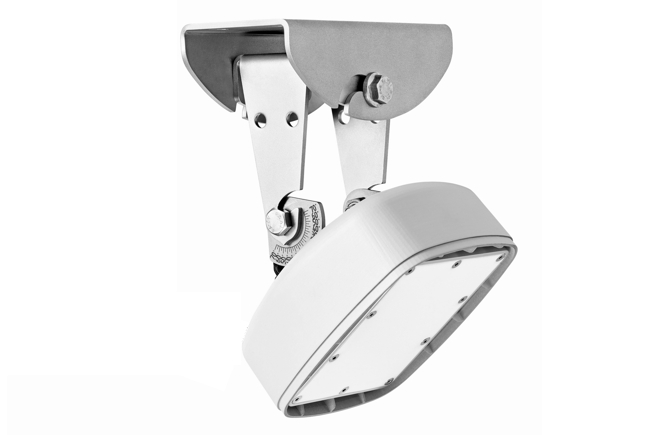

Durchfluss-FloDar-Radar

Flo-Dar (Marsh McBirney)

Berührungslos Durchfluss messen mit Flo-Dar

Der wartungsarme Radarsensor Flo-Dar misst zuverlässig die Fließgeschwindigkeit und den Wasser-/Füllstand an kleinen, natürlichen Fließgewässern sowie an künstlichen Gerinnen. Oberhalb des Wasserspiegels montiert, bleibt das Gerät stets im Trockenen.

  • Fest installiert Mobil
  • Fließgeschwindigkeit, Wasserstand
  • Berührungslos Pulsradar
  • Genaue Durchflussmessung für schwierige Strömungsverhältnisse. Zusätzlicher Geschwindigkeitssensor für überflutungsgefährdete Standorte (optional)
  • Radar: 0,23 ... 6,10 m/s , Wasserstand: 0 ... 152,4 cm / Option 0 ... 6,1 m
  • Radar: ±0,5% / ±0,03 m/s , Wasserstand: ±1% / ±0,25 cm
Durchfluss-FloTote-elektromagnetisch

Flo-Tote (Marsh McBirney)

Durchfluss messen mit dem elektro-magnetischen Strömungssensor Flo-Tote

Der sparsame, sehr kompakte elektro-magnetische Strömungssensor Flo-Tote eignet sich sowohl für Messungen bei geringen Schwebstoffgehalten als auch in verkrauteten Gewässerabschnitten und misst selbst bei schießendem Wasser.

  • Fest installiert Mobil
  • Magnetisch-induktiv
  • Fließgeschwindigkeit
  • Wirtschaftliche, kompakte Lösung zur Durchfluss- bzw. Fließgeschwindigkeitsmessung. Einfacher Austausch der Sensoren vor Ort (Plug-and-play).
  • -1,5 ... 6,1 m/s
  • ±2% des Messwertes
