Oberflächengewässer

Die Messung der Wasserquantität und -qualität in Oberflächengewässern (Flüssen, Bächen, offenen Kanälen, Staubecken, Seen…) ist eine der grundlegenden hydrologischen Messaufgaben, auf die sich OTT Hydromet seit der Entwicklung des ersten OTT-Messflügels im Jahre 1875 spezialisiert hat.

Heute bietet OTT Hydromet für Messungen in Oberflächengewässern die verschiedensten Technologien:

  • OTT Wasserstandssensoren, die unterschiedliche Messprinzipien, wie Radar, Druckmessung oder das Einperlprinzip nutzen, um allen Messsituationen gerecht zu werden
  • OTT Strömungsmesser zur Fließgeschwindigkeits- und Durchflussmessung, die mobil oder stationär einsetzbar sind
  • Hydrolab Multiparameter-Sonden zur Wasserqualitätsmessung, die sich sowohl für Spotmessungen als auch für unbemannte Echtzeitmessungen eignen
  • Sea-Bird Coastal Geräte zur unbemannten Messung des Nährstoffeintrags und der Wasserqualität
Universalmessflügel zur Abflussmessung OTT C31

OTT C31

Universal-Messflügel für die Abflussmessung OTT C31

Der Universal-Messflügel OTT C31 wird schon seit Jahrzehnten erfolgreich für die Durchflussmessung in Bächen, Flüssen und Kanälen eingesetzt. Mit Stangen- oder Schwimmflügelausrüstung sind Messungen bei Strömungsgeschwindigkeiten von 0,025 m/s bis 10 m/s möglich.

  • Mobil
  • Mechanisch
  • Fließgeschwindigkeit
  • C31 - das Original. Traditioneller hydrometrischer Messflügel in bewährter Qualität. Für die Anwendung im freien Profil, von Brücken und an Seilkrananlagen.
  • 0,025 ... 10 m/s
  • ±2 %
Abflussmessung Stangenflügel OTT C2

OTT C2

Messflügel für die Abflussmessung / Strömungsmessung OTT C2

Der Messflügel OTT C2 ist besonders klein dimensioniert und daher ideal für Strömungsmessungen bei sehr geringen Wassertiefen. Sein Einsatzgebiet reicht von kleinen Vorflutern über Bäche bis hin zu Flussmodellen.

  • Mobil
  • Mechanisch
  • Fließgeschwindigkeit
  • C2 - das Original für Stangenflügelmessungen in flachen Gewässern, einsetzbar ab 4 cm Wassertiefe
  • 0,025 m/s ...5 m/s (je nach Flügelschaufeltyp)
  • ±2%
Abflussmessung Durchfluss Side Looking Dopplersystem OTT SLD

OTT SLD

Doppler-System für die stationäre Abflussmessung

Das energieeffiziente Doppler-System OTT SLD liefert selbst bei Hochwasser und hohen Schwebstofffrachten zuverlässige Abflusswerte. Ein Schiffsfilter und die Analyse der Echosignalstärken sorgen zusätzlich für plausible Daten.

  • Fest installiert
  • Ultraschall
  • Fließgeschwindigkeit, optional Wasserstand
  • Horizontales Ultraschall-Doppler-Gerät für kontinuierliche Durchflussmessung in Flüssen und Kanälen. Durchflussberechnung nach der Geschwindigkeits-Index-Methode. Integrierter Schiffsfilter, Modbus-Schnittstelle für Prozessleitsysteme
  • ±10 m/s
  • ±1 % vom Messwert ±0,5 cm/s
Abflussmessung Durchfluss mit Zeitdifferenz Ultraschallverfahren OTT Sonicflow

OTT Sonicflow

Ultraschall-System für die stationäre Abflussmessung

Der OTT Sonicflow arbeitet nach dem Laufzeitdifferenz-Prinzip und misst kontinuierlich die Fließgeschwindigkeit in mittleren bis großen Fließgewässern. Dabei liefert er selbst bei geringen Wassertiefen zuverlässige Daten.

  • Fest installiert
  • Ultraschall
  • Fließgeschwindigkeit
  • Ultraschall-Laufzeit-System für 5 bis 200 m breite Flüsse und Kanäle. Messungen möglich ab 16 cm Wassertiefe. Äußerst geringer Stromverbrauch. Robuste und flexible Wandlerhalterungen. Kompatibel mit OTT Datenloggern.
  • ±10 m/s
  • ± 1 % vom Messwert ± 2 mm/s
Hydrologische Messstation Standard Wasserstand Durchfluss OTT HydroStation

OTT HydroSysteme

Schlüsselfertige Messstationen – OTT HydroSysteme

Mit den OTT HydroSystemen sind hydrologische Messstationen mit wenigen Handgriffen eingerichtet. Die komplett bestückten Systemschränke enthalten Komponenten zur Stromversorgung und alles, was zum Speichern und Übertragen von Messdaten nötig ist.

  • Praktische, schlüsselfertige Lösung für autarke Messstationen
  • Pegelhaus, Mast
  • Solar Batterie
  • Mobilfunk Sat GOES
Wasserqualität Mulitparametersonde Hydrolab HL4

Hydrolab HL4 - Multiparametersonde

Die neue Hydrolab Sondenplattform: Zuverlässig, Einfach zu bedienen, Metadaten

Die Hydrolab HL4 gehört zur nächsten Generation Multiparametersonden für die Wasserqualitätsmessung. Ihre Zuverlässigkeit, informative Metadaten und die einfache Bedienung stehen für Daten, denen Sie vertrauen können.

  • Fest installiert Mobil
  • Temperatur, Leitfähigkeit, Tiefe, pH, gelöster Sauerstoff (LDO),Trübung, ORP
  • Die Wasserqualitäts-Multiparametersonde der nächsten Generation
  • SDI-12, RS-485, RS-232, TTY, USB
Wasserqualität Multiparametersonde Hydrolab MS5 2"

Hydrolab MS5 -Multiparameter - Minisonde

MS5 - Kompakte, leichte Sonde mit 4 Sensorenports

Die Hydrolab MS5 Wasserqualitätssonde ist besonders kompakt und bietet Platz für eine Auswahl an Hydrolab Sensoren, die individuell kombinierbar sind. Einsetzbar für Punkt-/Profilmessungen oder kontinuierlich, z. B. in Pegelrohren.

  • Fest installiert Mobil
  • Temperatur, Leitfähigkeit, Wasserstand, pH , ORP, gelöster Sauerstoff (LDO, Clarkzelle), Trübung, Chlorophyll a, Cyanobakterien (Blaugrüne / Blaualgen), Rhodamin WT, Ammonium, Nitrat, Chlorid, TDG
  • Hydrolab Sonde für kleine Sensorauswahl, passt in ein 2" Rohr
  • SDI-12, RS-485, RS-232, TTY
Wasserqualität-Multiparametersonde-Hydrolab

Hydrolab DS5 - Multiparametersonde

DS5 - Maximum an Flexibilität in der Sensorbestückung

Die Hydrolab DS5 Wasserqualitätssonde ist eine Multiparameter-Plattform und kann, individuell kombiniert, jeden der bewährten Hydrolab Sensoren aufnehmen. Sie ist sowohl bei Punkt-/Profilmessungen einsetzbar als auch bei unbeaufsichtigtem kontinuierlichen Monitoring.

  • Fest installiert Mobil
  • Temperatur, Leitfähigkeit, Tiefe, pH, ORP, gelöster Sauerstoff (LDO), gelöster Sauerstoff (Clarkzelle), Trübung, Chlorophyll a, Cyanobakterien (Blaugrüne / Blaualgen), Rhodamin WT, Ammonium, Nitrat, Chlorid, Gesamtmenge gelöster Gase (TDG), Umgebungslicht
  • Kann mit der maximalen Anzahl an Sensoren bestückt werden
  • SDI-12, RS-485, RS-232, TTY
Drucksonde Wasserstand Temperatur keramisch kapazitiv OTT PLS

OTT PLS - Drucksonde

Keramische Druck- bzw. Pegelsonde zur Wasserstands- und Wassertemperaturmessung bei Pegel- bzw. Füllstandsmessungen

Die OTT PLS ist eine robuste keramische Drucksonde mit SDI-12- oder 4 … 20 mA-Ausgang. Sie misst in Grund- und Oberflächengewässern präzise und zuverlässig Wasserstand und Wassertemperatur und ist auch für Füllstandsmessungen einsetzbar.

  • Oberflächengewässer Grundwasser
  • Relativdrucksonde mit keramsicher Druckmesszelle
  • Wasserstand/Druck, Wassertemperatur
  • Wasserstands- und Wassertemperaturmessung – anzuschließen an externe Datenlogger
  • 0 … 4, 10, 20, 40 und 100 m
  • ±0,05 % FS
  • SDI-12, RS-485 (SDI-12 Protolkoll) oder 4 … 20 mA
Drucksonde Wasserstand Temperatur Leitfähigkeit keramisch kapazitiv OTT PLS-C

OTT PLS-C

Keramische Drucksonde OTT PLS-C für die Wasserstands-, Wassertemperatur- und Leitfähigkeitsmessung bei Pegel- bzw. Füllstandsmessungen in Grund- und Oberflächengewässern.

Die Pegelsonde OTT PLS-C verfügt über eine keramische Druckmesszelle und eine 4-Elektroden Leitfähigkeitsmesszelle. Mit dieser Drucksonde messen Sie in Grund- und Oberflächengewässern zuverlässig Leitfähigkeit, Wasserstand und Wassertemperatur.

  • Oberflächengewässer Grundwasser
  • Relativdrucksonde mit keramsicher Druckmesszelle und 4-Elektroden Graphitmesszelle
  • Wasserstand/Druck, Wassertemperatur, Leitfähigkeit
  • Wasserstands, Wassertemperatur- und Leitfähigkeitsmessung; anzuschließen an externe Datenlogger
  • Wasserstand: 0 … 4, 10, 20, 40, und 100 m Leitfähigkeit: 0,001 … 2,000 mS/cm, 0,10 … 100,00 mS/cm
  • Wasserstand: ±0,05% FS Leitfähigkeit: 0, 001 … 2,000 mS/cm, ±0,5% vom Messwert; 0,10 … 100,00 mS/cm ±1,5% vom Messwert
  • Nein
  • SDI-12 oder RS-485 (SDI-12 Protokoll)

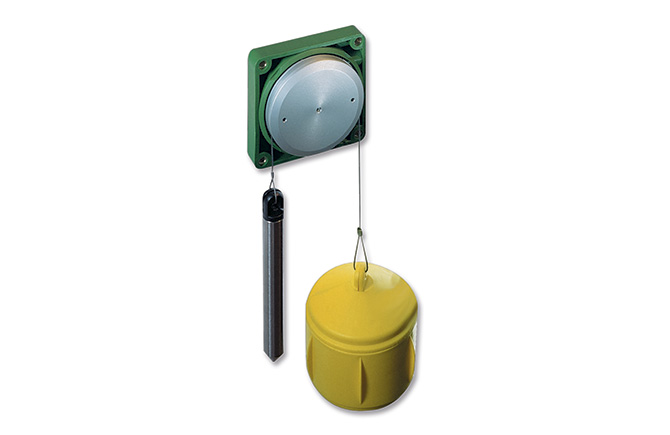

Schwimmerbetriebener Winkelcodierer OTT SE 200

OTT SE 200

Wasserstand messen mit dem schwimmerbetriebenen Winkelkodierer OTT SE 200

Der Winkelcodierer OTT SE 200 ist eine kostengünstige Alternative zur stationären Wasserstandsmessung speziell in Schwimmerschächten oder Pegelrohren. Dank des absolut zuverlässigen Schwimmermechanismus liefert er präzise Messwerte.

  • Oberflächengewässer Grundwasser
  • Schwimmerbetriebener Winkelkodierer
  • Wasserstand
  • Einfache Systemintegration mit Standardsignal 4 ... 20mA; Variabel: mit Schwimmerseil oder Perlschnur lieferbar
  • ±30 m
  • SDI-12: ±0,003 % FS; 4 … 20 mA: ±0,1 % FS
  • Nein
  • SDI-12 oder 4 … 20 mA
Grenzwertpegel Maximaler Wasserstand OTT GWP

OTT Grenzwertpegel

Titel: OTT Grenzwertpegel zur Anzeige des maximalen Wasserstands

Der OTT Grenzwertpegel ist ein kostengünstiges Messgerät, das nach Flutwellen oder anderen Pegelschwankungen über eine Farbmarkierung den jeweiligen Höchstwasserstand anzeigt. Er wird in Oberflächengewässern eingesetzt.

  • Oberflächengewässer
  • Visuell, Farbband
  • Wasserstand
  • Erfassung des maximalen Wasserstands, einfach und schnell installiert
  • 1 m
  • 1 cm
Clark Cell DO

Sensor für gelösten Sauerstoff (Clark-Zelle – nur für Quanta und Serie 5)

Sensor für gelösten Sauerstoff – Clark-Zelle

Der Hydrolab DO-Sensor (Dissolved Oxygen) arbeitet mit einer von der amerikanischen Umweltbehörde EPA (US Environmental Protection Agency) zugelassenen Clark-Messzelle. Experten vertrauen diesem Sensor seit über 30 Jahren.

Niedrigenergie-Impulsradar OTT RLS

OTT RLS - Radarsensor / Wasserstand messen

Niedrigenergie-Impulsradar OTT RLS zur berührungslosen Wasserstandsmessung

Der Niedrigenergie-Impulsradar OTT RLS ist ideal für die berührungslose Wasserstandsmessung an Oberflächengewässern. Die Montage außerhalb des Gewässers gewährleistet genaue Messergebnisse unabhängig von äußeren Einflüssen.

  • Oberflächengewässer
  • Berührungslos Pulsradar
  • Wasserstand/Distanz zur Wasseroberfläche
  • Niedrigenergie-Impulsradar für Freifeldanwendungen zur berührungslosen Erfassung des Wasserstandes an Oberflächengewässern. Installiert an Brücken oder Tragkonstruktionen
  • 0,4 … 35 m
  • 0,4 … 2 m: ±10 mm; 2 … 30 m: ±3 mm; 30 … 35 m: ±10 mm
  • Nein
  • SDI-12 oder RS-485 (SDI-12 Protokoll) oder 4 … 20 mA
Einperlsensor Wasserstand OTT CBS

OTT CBS

Einperlsensor OTT CBS zur driftfreien Messung des Wasserstands

Der OTT CBS ist ein kompakter Einperlsensor zur Wasserstandsmessung in Oberflächengewässern. Er arbeitet nach einem driftfreien Messprinzip und deckt einen Messbereich von bis zu 30 m ab.

  • Oberflächengewässer
  • Lufteinperlverfahren mit driftfreier Differenzdruckmessung
  • Driftfrei, Druckmesszelle und Elektronik außerhalb des Wassers
  • Ausführung Standard: 0 ... 15 m; Ausführung erweitert: 0 ... 30 m; Ausführung USGS: 0 ... 15 m
  • Ausführung Standard + Messbereich 30 m: ±5 mm; Ausführung USGS Spezifikation: Messbereich 0 ... 4,5 m: ±3 mm; Messbereich 4,5 ... 15 m: ±0,065 % vom Messwert oder ±6 mm, je nachdem welcher Wert geringer ist
  • Wasserstand
  • 4 ... 20 mA, SDI-12, SDI-12 über RS-485
